中空旋轉平臺減速機齒輪的法面齒形及當量齒數
文章出處：合富源 人氣：發表時間：2019-07-17 16:14
中空旋轉平臺減速機齒輪的法面齒形及當量齒數
由于中空旋轉平臺減速機齒輪的強度計算、制造等都是以法面為準，因此需要知道斜齒輪的法面齒形。但法面齒形比較復雜，不易精確計算。這樣可以找一個與中空旋轉平臺減速機齒輪法面齒形相當?shù)闹饼X輪齒形來近似代替，這個相當?shù)闹饼X輪稱為斜齒輪的當量齒輪。當量齒輪的齒數稱為當量齒數，用 ZV表示。

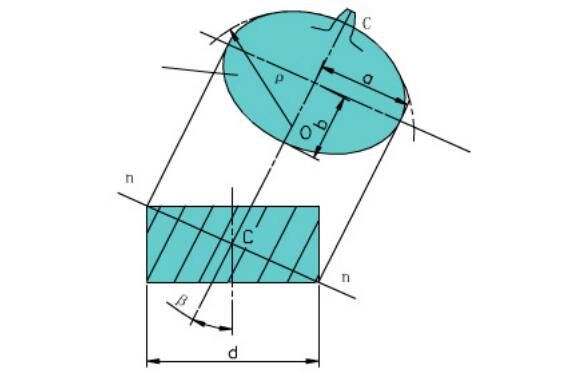

如圖所示，過中空旋轉平臺減速機齒輪分度圓柱螺旋線上的一點 C 作輪齒的法截面，此截面將分度圓柱剖開，其剖面為一橢圓，C 點附近的齒形可看作斜齒輪的法面齒形。橢圓的長半軸 a 和短半軸 b 分別為：
法面變位系數 xn與端面變位系數 xt
中空旋轉平臺減速機和伺服減速機都是減速機，這兩者齒輪的變位距離不論是從法面看還是從端面看均應相同，即
