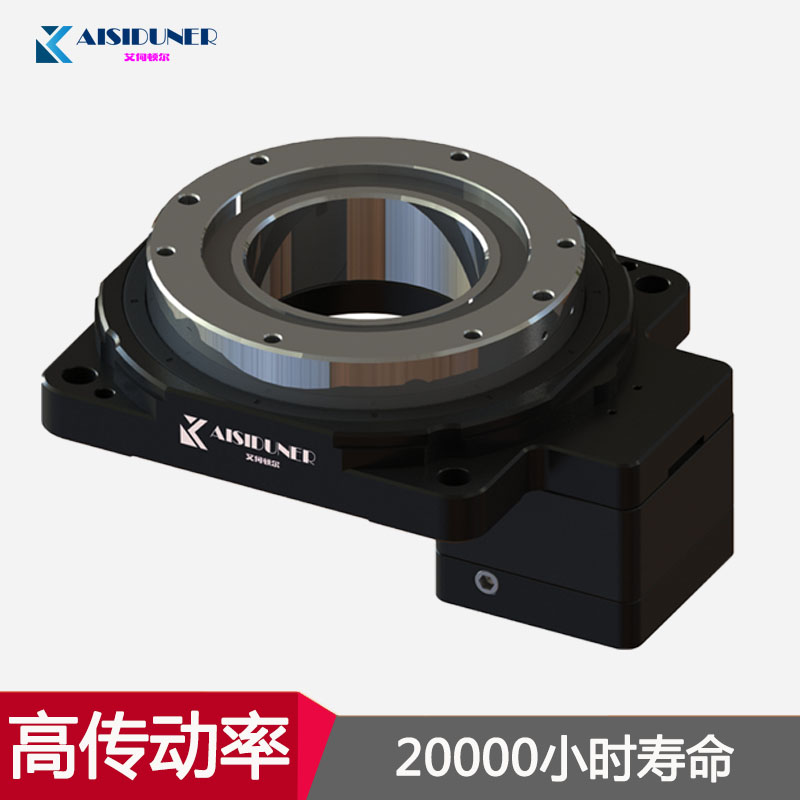

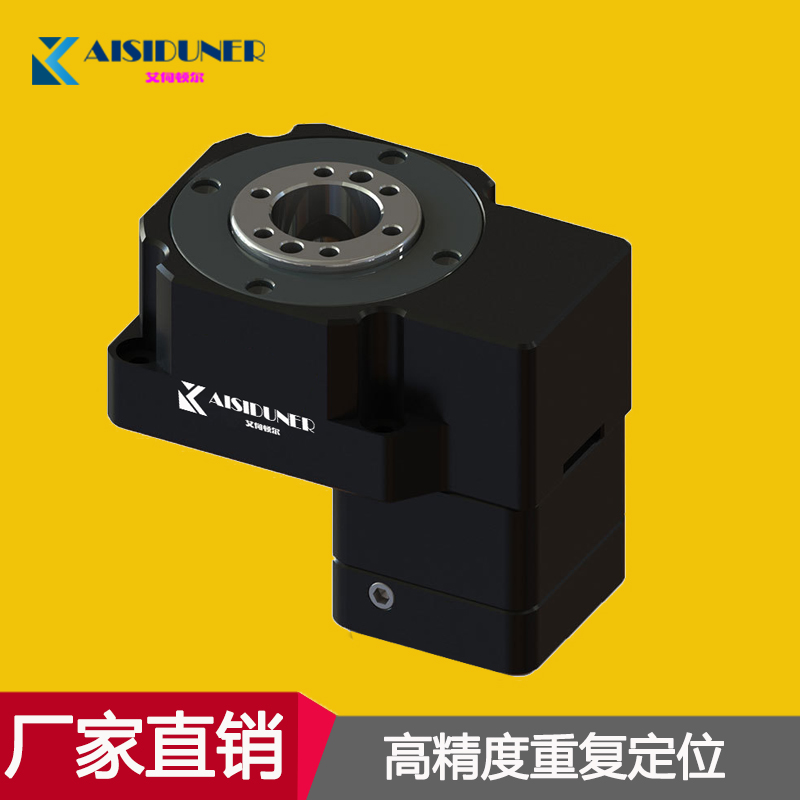

什么是中空旋轉平臺|中空旋轉平臺減速機

文章出處：合富源人氣：發表時間：2019-04-20 10:23

中空旋轉平臺其實和行星減速機一樣都是一種減速機，是一種全新的旋轉負載裝置，中空旋轉平臺集高效率、高精度、高剛性、高性價于一身，綜合了伺服馬達、凸輪分割器及直驅馬達的優勢。

中空旋轉平臺使用高精度齒輪結構和徑向軸承，提高了扭矩和剛性，承轉更穩定，搭配伺服馬達或步進馬達可做任意角度分割，既可滿足分割器無法實現的位數控制，其定位精準度又可以與直驅馬達媲美，可在短時間內實現慣性負載的定位。

中空旋轉平臺的別稱

中空旋轉平臺又可以稱為伺服中空旋轉平臺、高精密旋轉平臺、中空軸旋轉平臺、中空旋轉平臺減速機、馬達中空旋轉平臺

中空旋轉平臺的優勢

1、通過直接連接可提高可靠性、降低成本

可直接將需要裝置的工作臺及機械手臂安裝在旋轉平臺上，與使用皮帶輪等機械零件相比，中空旋轉平臺可減少機械設計、零件調配、皮帶狀態調整等環節耗費的時間和費用。

2、馬達配置

可自由選配各種品牌步進馬達或伺服馬達。

3、無齒隙的高定位

無齒隙，定位精度小于等于1MIN,重復定位精度可達正負5弧秒。

4、大口徑中空結構

配線、配管更方便簡潔，在布線復雜的配線、配管環境下此特性的優勢尤為突出。

中空旋轉平臺的特性

1、中空結構

中空旋轉平臺的轉盤為中空結構，伺服電機連接在側邊，方便冶具中的氣管、電線安裝。

2、高重復定位精度

中空旋轉平臺采用單級螺旋齒輪減速的方式來增大電機的輸出扭矩，中空旋轉平臺的齒輪精度等級達5級以下，加上其靈活的調隙機構，通過改變兩齒輪中心距的方式來控制側隙，中空旋轉平臺的空回極小，重復定位精度在5弧秒以下。

3、高剛性

中空旋轉平臺的轉盤由一套精密交叉滾子軸承支撐，軸承中的滾子呈90度交錯排列，并且滾子直徑略大于軸承內圈與外圈間的滾道尺寸，使得交叉滾子軸承的內外圈及滾子之間存在預緊力，由此軸承支撐的伺服旋轉平臺轉盤能夠承受徑向、軸向、傾覆等各種力矩，其剛性是傳統軸承的10倍以上。

4、高旋轉精度

伺服旋轉平臺在組裝完成后，以平臺的交叉滾子軸承為旋轉中心，再次對轉盤的外徑，端面進行磨削（標準級為精車），保證轉盤的同軸度，平行度等形位公差。

5、馬達任意配置

中空旋轉平臺通過定制法蘭及輸入軸孔的方式靈活變換接口尺寸大小，適合連接任意品牌的伺服電機、步進電機。
