中空旋轉平臺減速機漸開線標準直齒圓柱齒輪機構
文章出處：合富源 人氣：發表時間：2019-07-12 14:41

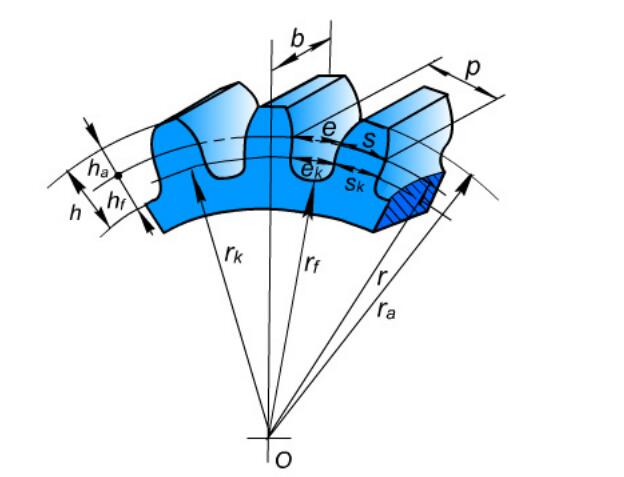

（1） 齒頂圓 過齒輪各齒頂所作的圓，其直徑和半徑分別用 da和 ra表示。
（2） 齒根圓 過齒輪各齒槽底部的圓，其直徑和半徑分別用 df和 rf表示。
（3） 分度圓 齒頂圓和齒根圓之間的圓，是計算齒輪幾何尺寸的基準圓其直徑和半徑分別用d和r 表示。
（4） 基圓 形成漸開線的圓，其直徑和半徑分別用 db和 rb表示。
（5） 齒頂高、齒根高及齒全高 齒頂高為分度圓與齒頂圓之間的徑向距離，用 ha表示；齒根高為分度圓與齒根圓之間的徑向距離，用 hf表示；齒全高為齒頂圓與齒根圓之間的徑向距離，用 h 表示，顯然 h=ha+hf。
（6） 齒厚、齒槽寬及齒距 在半徑為 rk的圓周上，一個輪齒兩側齒廓之間的弧長稱為該圓上的齒厚，用 sk表示；在此圓周上，一個齒槽兩側齒廓之間的弧長稱為該圓上的齒槽寬，用 ek 表示；此圓周上相鄰兩齒同側齒廓之間的弧長稱為該圓上的齒距，用 pk表示，顯然 pk=sk+ek。分度圓上的齒厚、齒槽寬及齒距依次用 s、e 及 p 表示，p=s+e?；鶊A上的齒距又稱為基節，用 pb 表示。
中空旋轉平臺減速機標準齒輪：基本參數取標準值，具有標準的齒頂高和齒根高，分度圓齒厚等于齒槽寬的直齒圓柱齒輪稱為標準齒輪，不能同時具備上述特征的直齒輪都是非標準齒輪。

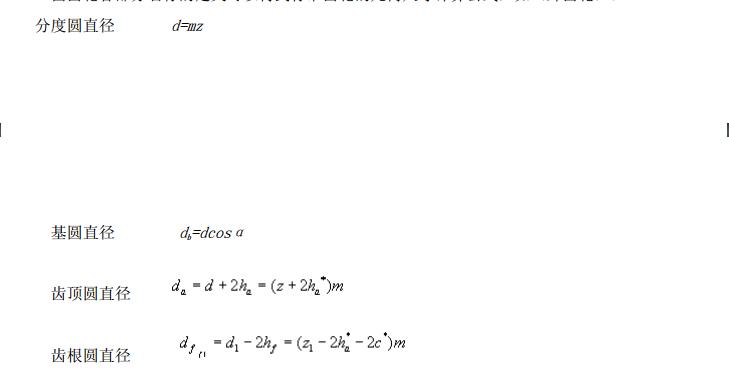

標準齒輪及其幾何尺寸計算公式 由齒輪各部分名稱的定義可以得到標準齒輪的幾何尺寸計算公式，如（外齒輪）：
