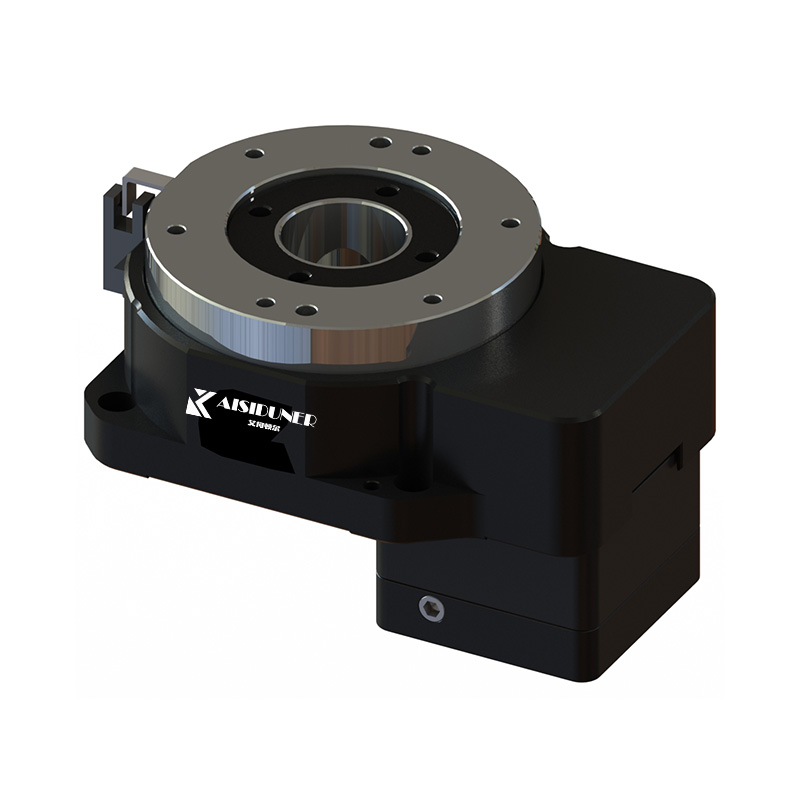

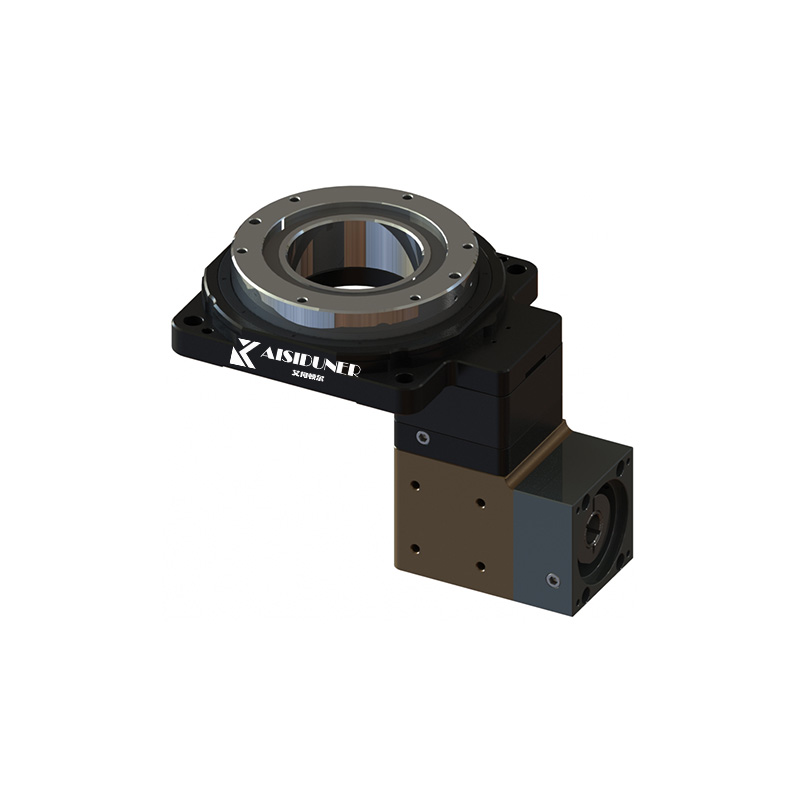

中空旋轉平臺減速機的噪音分析

文章出處：合富源人氣：發表時間：2019-07-11 14:03

中空旋轉平臺減速機的噪聲是由于在它運轉過程中機內齒輪嚙合產生周期性的交變力對軸承、箱體的作用而引起的發生振動。評定圓柱齒輪中空旋轉平臺減速機（以上簡稱中空旋轉平臺減速機）質量水平的主要標準就是它的噪聲值

制造精度和裝配精度對中空旋轉平臺減速機的噪聲有很大影響

1、工作平穩性精度對噪聲的影響。

齒輪的工作平穩性精度就是要求限制齒輪瞬時速比的變化，其誤差為齒輪每轉一周多次出現的轉角誤差，它使齒輪在嚙合過程中產生撞擊、振動從而產生齒輪的噪聲，它是一種高頻的沖擊聲。對于一個齒輪來說影響工作平穩性的因素是他的基節誤差和它的漸開線齒形誤差。

2、齒輪的接觸精度對噪聲的影響。

評定齒輪接觸精度的綜合指標是接觸斑點，接觸不好的齒輪其噪聲必大。造成齒輪接觸不理想的原因有：齒向誤差影響齒長方向接觸，基節偏差與齒形誤差影響齒高方向的接觸。

3、齒輪的運動精度對噪聲的影響。

伺服減速機齒輪的運動精度是指傳遞運動的準確性，即齒輪每轉一周的轉角誤差最大誤差值不能超過一定限度。由于齒輪運動精度是大周期性（齒輪旋轉一周）誤差，而由齒輪齒圈徑向跳動在齒輪旋轉一周內的周杰累計誤差會產生低頻噪聲，但當周節累計誤差增大時，將造成齒輪嚙合沖擊及角速度的變動，此時噪聲明顯增大并發出“隆隆”聲。

4、輪體偏心偏重對噪聲的影響。

輪體偏心偏重的齒輪在嚙合運轉時產生不平衡的離心力，它是一種交變應力，會引起輪系的振動而產生噪聲，因此對輪體進行動態平衡檢測是必要的環節。

5、中空旋轉平臺減速機箱體孔加工精度對噪聲的影響

箱體孔的加工精度對中空旋轉平臺減速機的噪音有著突出的影響。孔的精度是指孔徑的精度，中心矩的誤差，各孔中心線的平行度與傾斜度。生產實踐中我們體會到軸承外圈與中空旋轉平臺減速機箱體孔的配合間隙影響著軸承噪聲，當孔與軸承外圈的間隙在0.01mm左右時，能夠降低軸承對整機的噪音影響。

6、裝配精度對噪聲的影響

裝配質量對中空軸旋轉平臺減速機噪聲控制有著直接的影響。
