伺服減速機廠家解析行星減速機裝配草圖設計

文章出處：合富源人氣：發表時間：2019-05-28 08:58

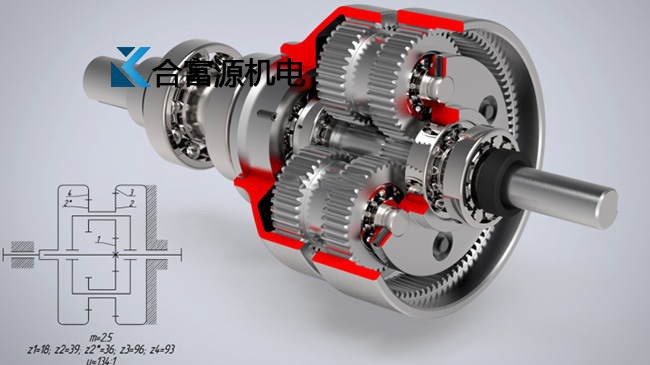

行星減速機裝配草圖的設計內容與繪圖步驟與兩級圓柱齒輪減速機大同小異，因此在設計時應仔細閱讀以下介紹的有關兩級圓柱齒輪減速機裝配草圖設計的全部內部。接下來伺服減速機廠家解析行星減速機裝配草圖設計……

行星減速機的箱體采用以小錐齒輪的軸線為對稱線的的對稱結構，以便于大齒輪調頭安裝時可改變出軸方向。

1、俯視圖的繪制

與兩級圓柱齒輪行星減速機一樣，一般先畫俯視圖，畫到一定程度后再與其他視圖同時進行。在齒輪中心線的位置確定后，應首先將大、小錐齒輪的外廓畫出，然后畫出小錐齒輪處內壁位置，小錐齒輪大端輪緣的端面線與箱體內壁線距離。

伺服行星減速機大錐齒輪輪轂端面與箱體內壁距離，再以小錐齒輪的軸線為對稱線，畫出箱體與小錐齒輪軸線對稱的另一側內壁。低速級小圓柱齒輪的齒寬通常比大齒輪寬5-10mm，中間軸上小圓柱齒輪端面與內壁距離。

再畫出大、小圓柱齒輪輪廓時應保證大錐齒輪與大圓柱齒輪的間距為5-10mm，若小于5mm，應將箱體適當加寬。在主視圖中應使大圓柱齒輪的齒圓與箱體內壁之間的距離。

2、錐齒輪的固定與調整

為伺服行星減速機保證錐齒輪嚙合精度，裝配時兩齒輪錐頂點必須重合，因此有時大、小錐齒輪的軸向位置需要調整。為便于調整，小錐齒輪通常放在套杯內，用套杯凸緣端面與軸承座外端面之間的一組墊片m調節小錐齒輪的軸向位置。采用套杯結構也便于固定軸承，固定軸承外圈的凸肩尺寸應滿足軸承的安裝尺寸，套杯厚度可取8-10mm。

伺服行星減速機大、小錐齒輪軸的軸承一般常采用圓錐滾子軸承。小錐齒輪軸上的圓錐滾子布置分為正裝和反裝。兩種方案軸承的固定方法不同，軸的剛度也不同，反裝時軸的剛度比較大。

正裝軸承中，如果采用連軸齒輪（軸線上部結構），考慮到裝折問題，軸的中間部位比較細，用套筒對兩軸承內圈分開并作單方向軸向固定，而行星減速機軸承的另外兩端分別用連軸齒輪和彈性擋圈固定，兩軸承外圈則利用套杯和軸承蓋各固定一個端面。這種結構適用小錐齒輪大端齒頂圓直徑小于套杯凸肩孔徑的場合。當齒輪外徑大于套杯孔徑時，為裝折方便，應采用齒輪與軸分開的結構，軸承的固定方法如下圖中的下部分b所示。軸承游隙借助于軸承蓋與套杯間的墊片進行調整。

反裝軸承如下圖，左軸承內圈左端借助圓螺母加以固定，右軸承右端借助小錐齒輪加以固定，兩軸承外圈均借助套杯凸肩加以固定。圖中a為齒輪軸結構，b為齒輪與軸分開的結構。反裝結構軸的剛性好，小齒輪懸臂短，受力好，但是軸承安裝不便，軸承游隙靠圓螺母調整也很麻煩。

3、小錐齒輪懸臂長與相關支承距離的確定

精密行星減速機小錐齒輪多采用懸臂安裝結構，如下圖所示，懸臂長L1根據結構定出，下圖中M為錐齒輪寬度中點到大端最遠外距離；△為齒輪大端到箱體內壁距離，△=10-12mm，C=8-12mm，懸臂長L1為軸承外圈寬邊一側到內壁距離（即套杯凸肩厚），a值可根據軸承型號手冊查得。L2值的確定應考慮支撐剛度和結構的大小。為使小錐齒輪軸具有較大的剛度，兩軸承支點距離L2不宜過小，太大又使結構尺寸過大，L2的值通常取2.5d或2-2.5L1,這里的d為軸徑的直徑。在畫出軸承的輪廓之后，確定出支點跨距。
