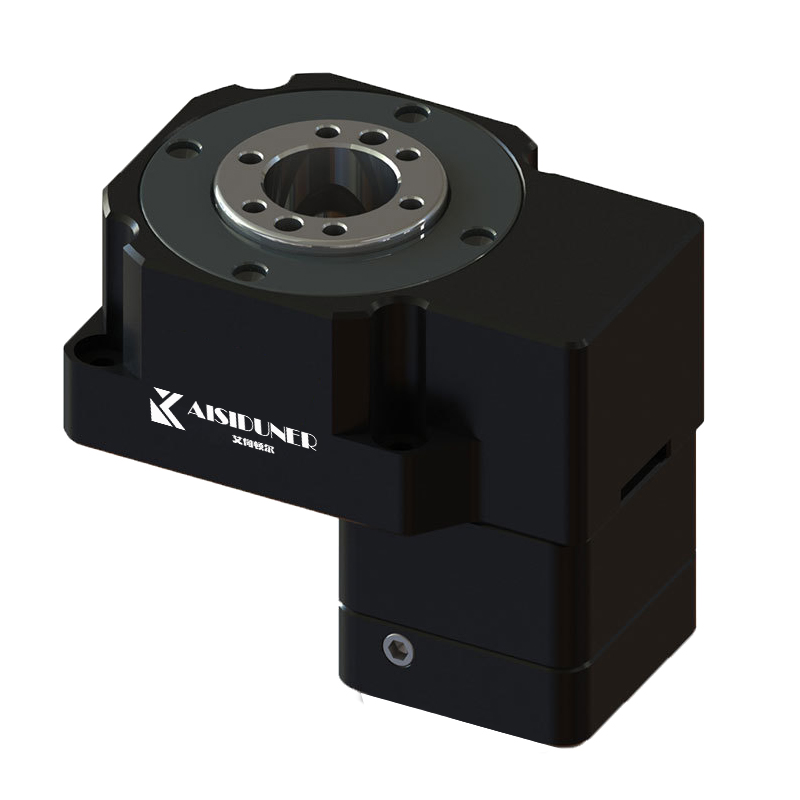

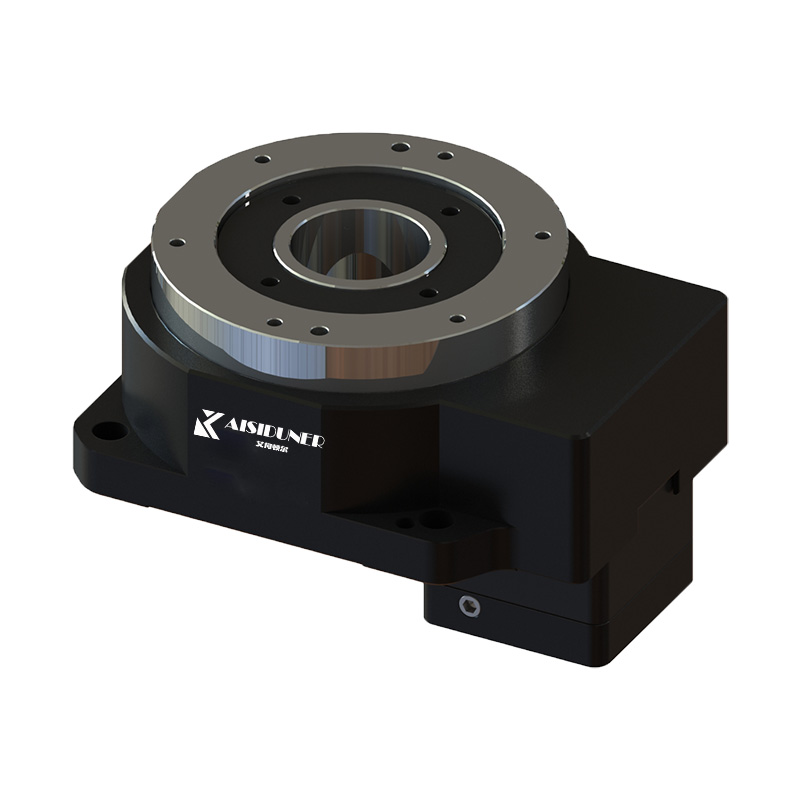

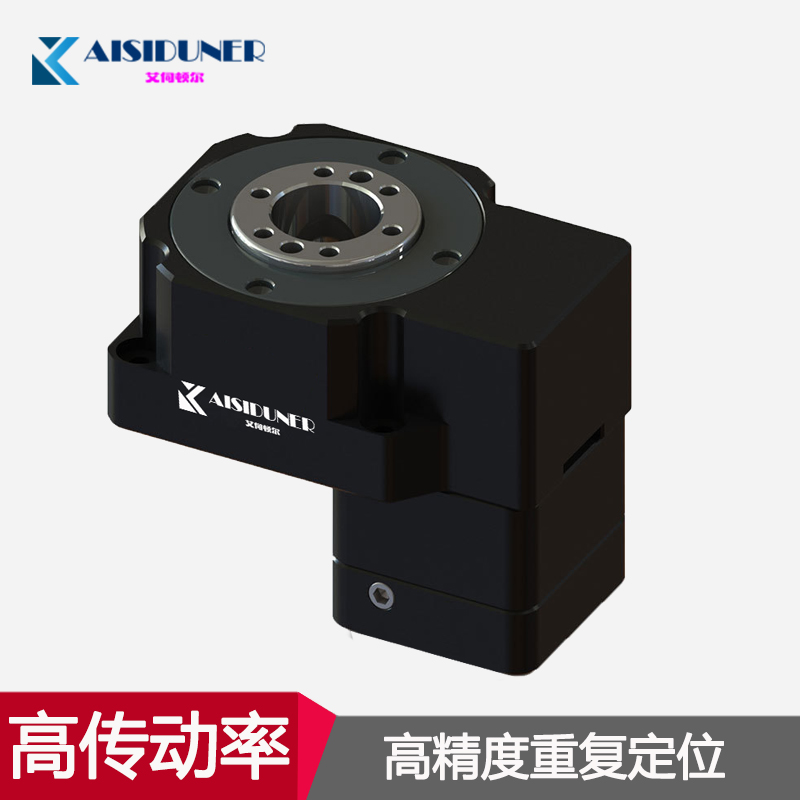

中空旋轉平臺減速機有哪些突出優勢

文章出處：合富源人氣：發表時間：2019-04-29 10:11

中空旋轉平臺減速機因?yàn)橛兄馆喎指钇骱虳D馬達的特性，加上雙比凸輪分割器和DD馬達小巧，所以在近幾年中空旋轉平臺減速機在國內市場受到很多用戶的信任，集高精密度和高效率于一身的空旋轉平臺減速機順利成為傳統了凸輪分割器和DD馬達的完美替代者。中空旋轉平臺廠家合富源將為大家介紹中空旋轉平臺減速機的特點和結構優勢……

中空旋轉平臺減速機的特點

1.直接連結:簡易設計提升信賴性。

2.大口徑中空旋轉平臺:簡潔的配線及配管

3.定位精準高

4.短時間定位:可在短時間內實現慣性負載的定位。

5.簡單原點回歸:省卻設計與零件采購的麻煩

優勢:中空軸旋轉平臺可取代DD馬達與分割器,在兩者之間取得平衡,重復定位精度≦5秒,馬達輕松配制,承載穩重, 可搭配AC伺服馬達或步進馬達做任意角度分割,既可滿足分割器無法達到之?dāng)?shù)位控制,定位精度又可媲美DD馬達。可大幅度降低成本!

中空旋轉平臺減速機的結構優勢

1、中空旋轉平臺減速機的中空結構

合富源中空旋轉平臺減速機的主要轉盤為中空結構，伺服電機連接設計在側邊，主要是為了方便冶具中的氣管及電線安裝后，不會影響其功能

2、中空旋轉平臺減速機高重復定位精度

中空旋轉平臺主要采用單級螺旋齒輪減速方式來增大輸出扭矩，設計時，要求齒輪精度等級達5級以下，加之靈活的調隙機構，通過改變兩齒輪中心距的方式來控制側隙，使得中空旋轉平臺的空回極小，重復定位精度在5弧秒以下。

3、中空旋轉平臺減速機的高剛性

合富源中空旋轉平臺減速機的轉盤采用了一套高精密交叉滾子軸承支撐，軸承中的滾子呈90度交錯排列，并且滾子直徑略大于軸承內圈與外圈間的滾道尺寸，使得交叉滾子軸承的內外圈及滾子之間存在預緊力，由此軸承支撐的伺服旋轉平臺轉盤能夠承受徑向、軸向、傾覆等各種力矩，其剛性是傳統軸承的10倍以上。

4、中空旋轉平臺減速機的高旋轉精度

在伺服旋轉平臺組裝完成后，以平臺的交叉滾子軸承為旋轉中心，再次對轉盤的外徑，端面進行磨削（標準級為精車），保證轉盤的同軸度，平行度等形位公差。

5、中空旋轉平臺減速機馬達可以任意角度配置

中空旋轉平臺通過定制法蘭及輸入軸孔的方式靈活變換接口尺寸大小，適合連接任意品牌的伺服電機、步進電機。

合富源中空旋轉平臺減速機的應用:

可運用與產線自動化改造中旋轉工作臺,激光打標或者雕刻機中的旋轉夾頭,精密對位機構中的旋轉軸,輕載機械手關節,機械人轉機上。

中空旋轉平臺具備高剛性、高精度及最佳輸出效果等特性,適用于直接承載大慣量的轉盤及懸臂,例:打孔機、鐳射雕刻機、CCD測量、自動化轉配及需要用到分度運動及對位角度旋轉等場合。可以替換傳統分割器及DDR直驅電機，中空旋轉平臺是一個高定位精度的數位化旋轉平臺,具有低成本高精度的優勢,高工作效率,高精度,高剛性,高性價比等特點。
