精密行星減速機傳動結構介紹

文章出處：合富源人氣：發表時間：2019-04-16 10:43

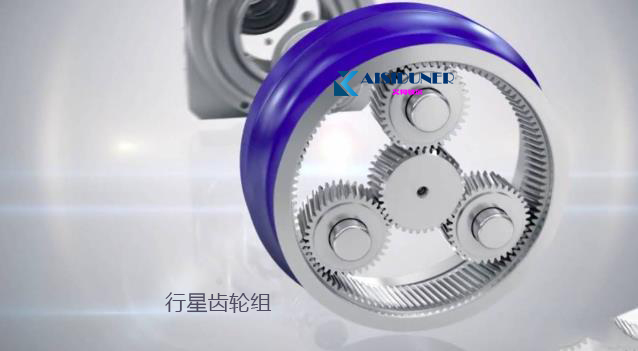

精密行星減速機的主要傳動結構是行星齒輪、太陽齒輪和內齒圈。我們所知道的大多數齒輪都是具有固定旋轉軸的齒輪。例如，機械鐘和表，盡管上面的所有齒輪都在旋轉，但它們的旋轉中心（與圓的中心位置一致）通常通過軸承安裝在外殼上。因此，它們的旋轉軸相對于殼體是固定的，因此它們也被稱為“固定軸齒輪”。

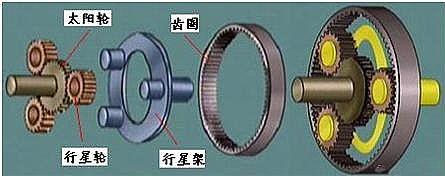

一定有移動。相應地，還有一種不太知名的齒輪，叫做“行星齒輪”，其旋轉軸不是固定的，而是安裝在旋轉支架上（藍色）（圖中黑色部分是外殼，黃色表示軸承）。行星齒輪（綠色）可以像固定軸齒輪一樣圍繞自己的旋轉軸（B-B）旋轉，并且它們的旋轉軸也可以通過藍色支架（稱為行星支架）圍繞其他齒輪的軸（A-A）旋轉。繞著自己的軸

直線的旋轉被稱為“旋轉”，圍繞其他齒輪軸的旋轉被稱為“旋轉”，就像太陽系中的行星一樣，所以它得名。

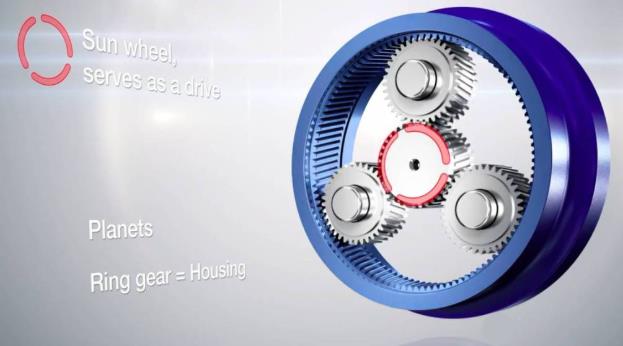

行星減速機里面的輪齒像太陽系一樣，具有固定軸的齒輪成為行星齒輪的旋轉中心，稱為“太陽輪”，如紅色齒輪所示。行星齒輪上通常有兩個嚙合點或兩個相互連接的行星齒輪上，它們分別與兩個太陽輪有關。灰色內齒輪軸與紅色外齒輪軸重合，后者也是一個太陽輪。

在大多數情況下，齒輪的作用是在保證優越機械性能的前提下改變各軸的轉速。就像雷克薩斯高中使用的簡單齒輪一樣，只要計算每個齒輪的齒數，并除以輸出齒輪的齒數除以輸入齒輪的齒數，就可以計算出齒數比。例如，如果輸入齒輪為8齒，輸出齒輪為24齒，則齒數比為24/8=3。標準表達式是與1相比的分號表達式，寫為3:1。

齒數3:1是什么意思？

首先，這是車軸的速比。少齒齒輪轉動更快。在這種情況下，8齒齒輪比24齒齒輪快三倍。其次，扭矩比與齒數成反比。在這種情況下，8齒齒輪的扭矩是24齒齒輪的1/3。為了提高齒輪加工的承載能力，應提高齒輪加工的接觸疲勞強度、彎曲疲勞強度和耐磨性，并采用齒輪加工的表面淬火方法。淬火機是保證淬火質量的關鍵設備。目前，我國表面淬火加熱設備（感應加熱裝置）已系列化生產，配套淬火由工廠自行設計制造。由于感應加熱面積大、功率大，大齒輪表面淬火一般采用同時加熱、連續加熱和淬火的方法。

在齒輪加工和淬火方面有足夠的淬火經驗。深圳伺服行星減速機廠家合富源已成功建成二米齒輪加工和齒輪加工整體淬火。我們還可以根據齒輪加工規范和淬火工藝，定制適合的齒輪加工和淬火機床，定制齒輪加工和淬火機床淬火直徑范圍，淬火工件高度，軸承重量，零件轉速。零件上下移動速度按要求定制。
