詳解強得力伺服電動缸的使用手冊

文章出處：合富源人氣：發表時間：2020-01-04 09:34

很多用戶收到伺服電動缸不知道如何使用，在此深圳電動缸廠家合富源就為大家簡單介紹一下強得力伺服電動缸的使用手冊。

尊敬的用戶:本手冊是根據多年使用經驗總結的電動缸使用正確方式，應用本產品前請仔細閱讀，規范操作，感謝支持與配合！

深圳電動缸廠家解析調試電動缸須知：

需要調試電動缸產品時請先根據設計形成尺寸確定上下限限位（磁性傳感器），盡可能在避免電動缸在控制程序運行中超行程運動，導致電動缸抱死等故障以及驅動報警。調試前保持設備電控正常，建議先根據需求安裝上下限位（磁性傳感器），然后接好驅動，選到點動模式（試運行），確定好將要使用最大行程。

注：強得力伺服電動缸內置防撞緩沖塊，以確保電動缸能在低速測試狀態下不被卡死！

上限位限位定義：活塞桿上升最高位置

下限位限位定義：活塞桿下降最低位

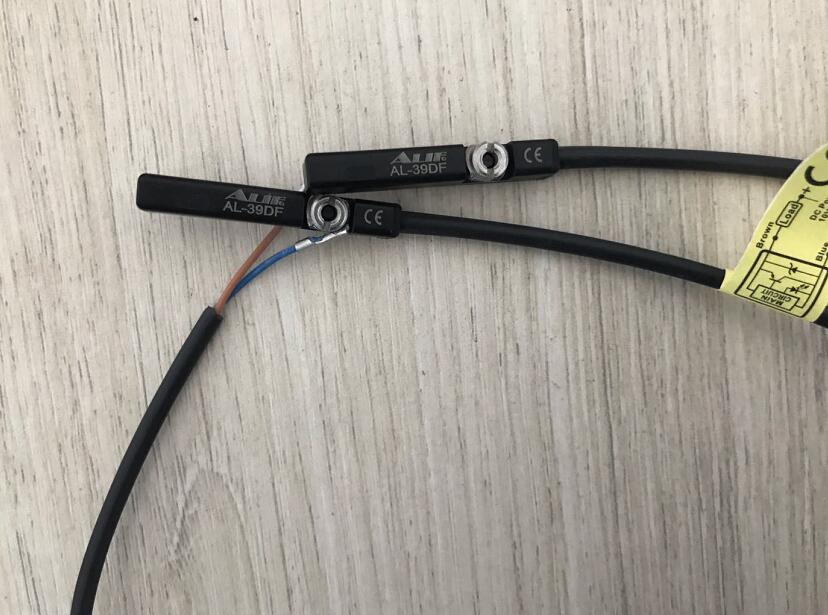

磁性傳感器：使用DC24V，棕色+，藍色-，精致直接接在電源上或者反接，必須使用負載，調試時可以使用合適的繼電器為負載。傳感器的應用目的是為了更好的掌握電動缸的運動狀態，了解電動缸運行位置，方向等信息，對運行范圍控制.

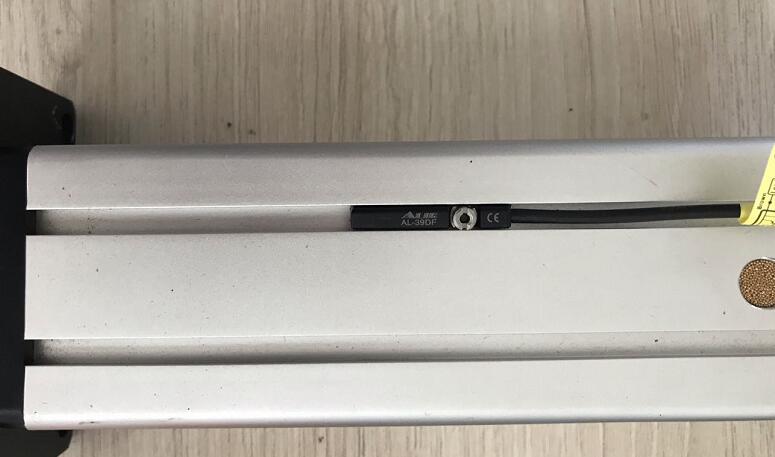

下限位安裝方法：檢查電控部分安裝后，先將伺服通電，操作伺服電機進入點動模式，建議使用150轉每鐘的轉速，點動將缸縮回最底部（此處注意點動時感覺活塞桿前桿有停頓也可以判斷為最底部），然后將磁性傳感器安裝在缸體外壁的槽內，接電后，直接先將移動傳感器移動到最底部，然后從最底部慢慢往上移動，當傳感器燈亮起后，即為下限位位置。用戶可以根據實際需要，或因缸體安裝方式對傳感器的位置進行上調。

上限位安裝方法：正確連接伺服驅動，伺服電機，選擇JOG模式建議使用電機轉速150以下，先判斷電動缸的運行方向，點動將活塞桿伸出，測量活塞桿伸出長度，參考設計圖紙確認活塞桿達到設計的最高位置，然后將磁性傳感器固定在缸體外壁的安裝槽內，接通感應電源，慢速調節感應器當感應器工作時即為上限位限位位置，旋緊螺絲固定。
