伺服電動缸廠家介紹什么是電動缸、電動缸的分類、用途

文章出處：合富源人氣：發表時間：2019-08-07 16:42

隨著工業時代4.0的到來，工廠自動化的要求越來越高，電動缸應運而生。那么大家對電動缸的了解有多少呢？接下來跟著深圳電動缸生產廠家一起來學習一下電動缸的相關知識……

伺服電動缸廠家介紹什么是電動缸、電動缸的分類、用途

一、什么是電動缸

電動缸電動缸又叫作伺服電動缸、電動執行器、電動滑臺、直線滑臺、工業機械手臂等，是將伺服電機與絲杠一體化設計的模塊化產品，將伺服電機的旋轉運動轉換成直線運動，同時將伺服電機優點-精確轉速控制，精確轉數控制，精確扭矩控制轉變成-精確速度控制，精確位置控制，精確的力控制；實現高精度直線運動系列的全新革命性產品。

二、電動缸的組成

電動缸的結構比較簡單，主要包括驅動機構、減速裝置、直線傳動機構和機構四大部分。

驅動電機類型：直流電機、交流電機、步進電機、伺服電機等。

減速裝置：一般為齒輪減速、蝸輪蝸桿、行星齒輪、諧波減速

直線傳動機構：梯形絲桿、滾珠絲桿、滾柱絲桿、滑動導軌。

三、電動缸的分類

按照自動化發展的狀況可分為三大類：短行程系列、高剛性系列、薄型系列

在3大系列中，沿海地區使用比較廣泛的規格有：日規、歐規...電動缸的競爭相對比較大，因?yàn)樵诖鎰趧?dòng)力不單單指勞力上的取代，更多時候講究其靈活性，因而通常要求電動缸的各種參數達到比較高的要求，比如：速度要求，大部分的電動缸按不同規格大有不同，電動缸速度達到1000 mm/s；負載要求，不同的生產過程要求不一樣的負載；精度要求；標準電動缸重復定位精度達到±0.02mm。

電動缸從外形結構上可分為兩大類：直線式電動缸、折返式電動缸。

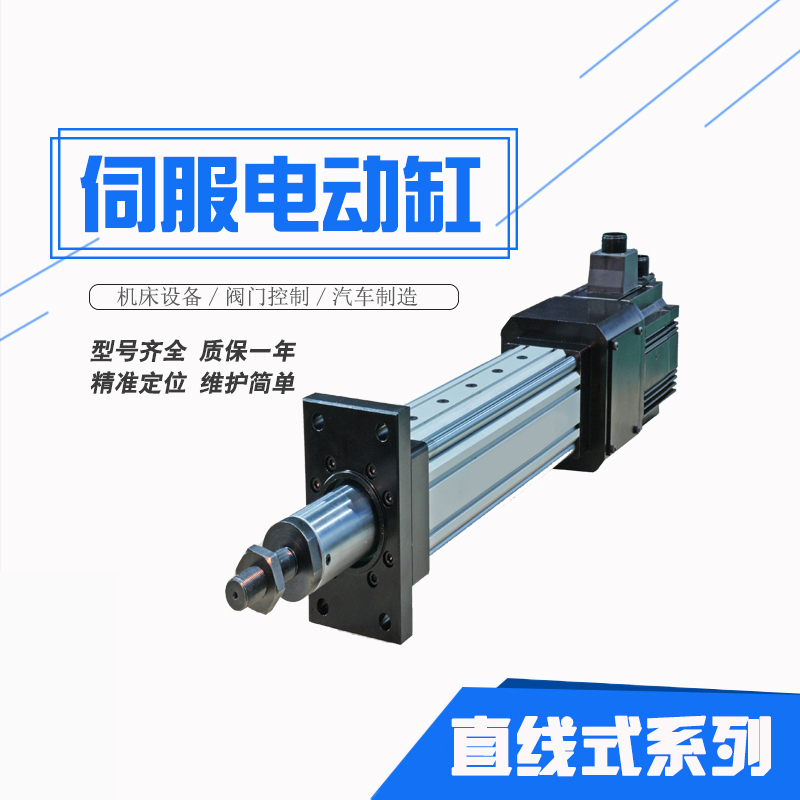

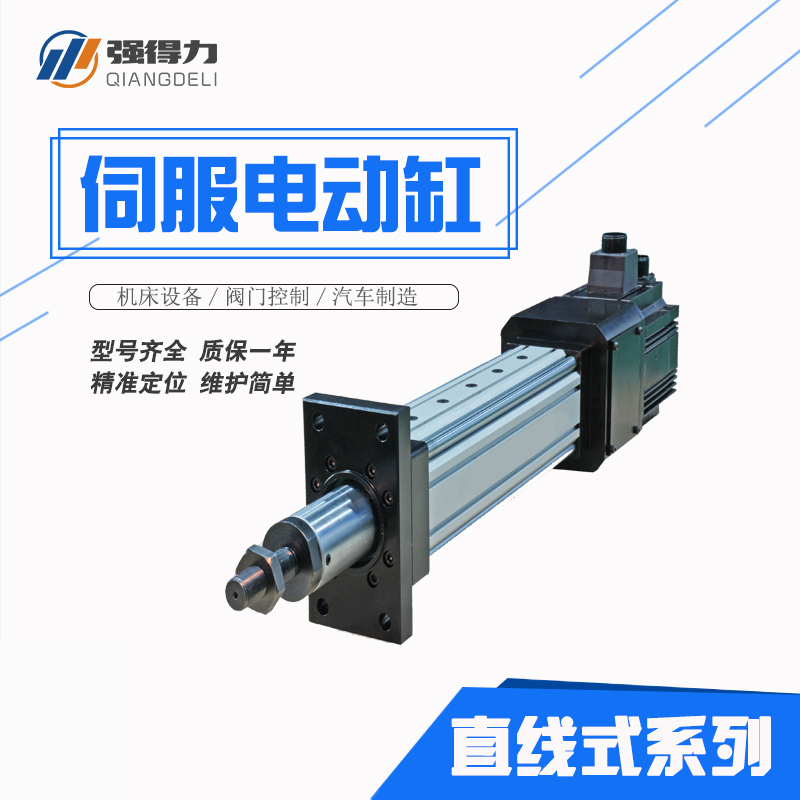

1、直線式電動缸

直線式電動缸集成了伺服電機、伺服驅動器、高精度滾珠絲杠或行星滾珠絲杠、模塊設計等技術，整個電動缸結構緊湊。伺服電機與電動缸的傳動絲桿通過聯軸器相連接，使伺服電機的編碼器直接反饋電動缸的活塞桿的位移量，減少了中間環節的慣量和間隙，提高了控制性能和控制精度。伺服電機與電動缸整體相連，安裝容易、設定簡單。電動缸的主要零部件均采用國內外優質產品，性能穩定、故障率低、可靠性高。

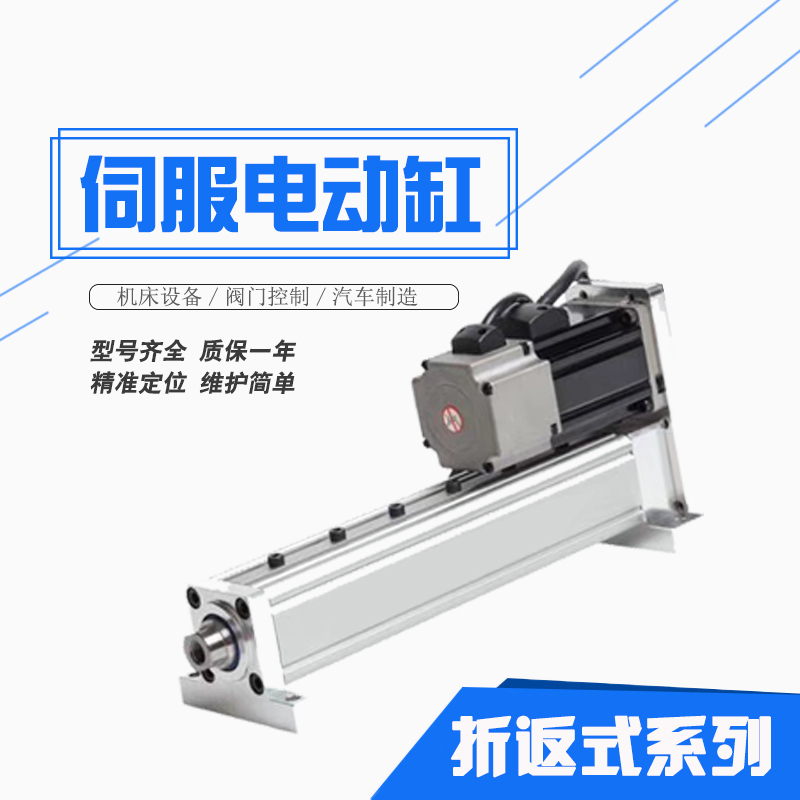

2、折返式電動缸

折返式電動缸的電機與缸體部分平行安裝，通過同步帶及同步帶輪與電動缸的傳動絲桿相連接，除具有直線式電動缸的特點外，并由于總長短，在安裝位置比較小的場合比較適應。同時折返式電動缸選用的同步帶，具有強度高、間隙小、壽命長等特點。使整個電動缸具有較高的控制性和控制精度。

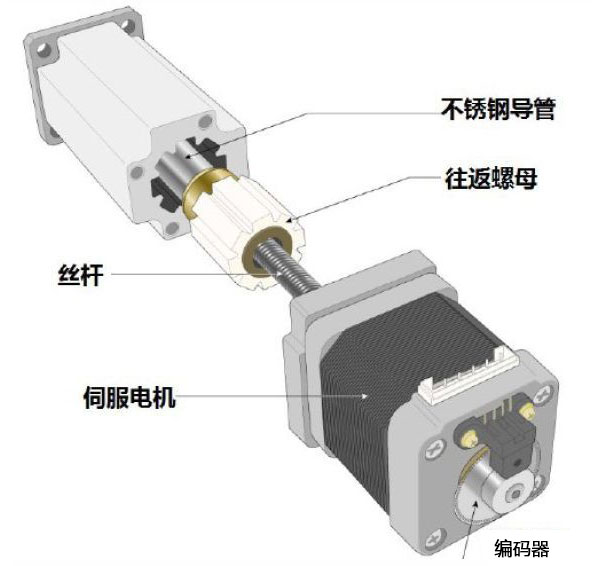

四、電動缸工作原理

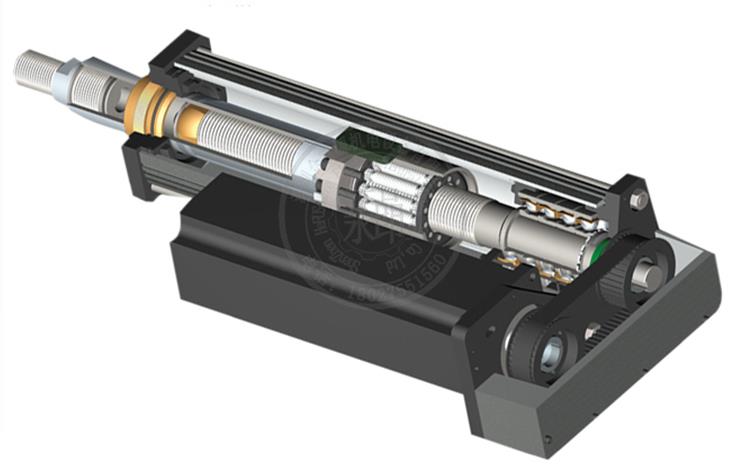

電動缸的工作原理是以電力作為直接動力源，采用各種類型的電機(如AC伺服電機、步進伺服電機、DC伺服電機）帶動不同形式的絲杠(或螺母)旋轉，并通過構件間的螺旋運動轉化為螺母(或絲杠)的直線運動，再由螺母(或絲杠)帶動缸筒或負載做往復直線運動。傳統的電動缸一般采用電動機驅動絲杠旋轉，并通過構件間的螺旋運動轉化為螺母的直線運動。近些年新興的“螺母反轉型”電動缸(如整體式行星滾柱絲杠電動缸)采用相反的驅動方式，即驅動螺母旋轉，并通過構件間的螺旋運動轉化為絲杠的直線運動。

五、電動缸的主要特點

電動缸由于其獨有的性能特點，在許多工業場合被逐步推廣使用，它作為一種新穎的機電一體化產品，其優點主要體現在以下諸多方面。

1、節能干凈、超長壽命、操作維護簡單，具有很強的環境適應能力。伺服電動缸不容易受到周圍環境溫度的影響，可在低、高溫，雨雪等惡劣環境下無故障正常工作。防護等級可以達到IP66。密封件防止缸外污垢和水的污染并防止內部潤滑劑的泄漏，長期工作，并且實現高強度，高速度，高精度定位，運動平穩，低噪音。

2、傳動效率高。采用精密滾珠絲杠或行星滾柱絲杠等精密傳動元件的電動缸，省去了很多復雜的機械結構，其傳動效率得到了很大提高。這幾種類型的電動缸傳動效率可以達到90％以上。

3、定位精度高。采用滾珠絲杠的伺服電動缸，通過伺服控制可以實現0.01mm左右的精確定位，具有很高的定位精度，適合應用在對精度要求比較高的場合。電動缸在半閉環時就能達到相當高的定位精度，而液壓缸和氣缸要達到相同的定位精度必須采用全閉環控制系統。

4、結構簡單，占用空間小，維護方便。電動缸主要由電機和螺母螺桿機構組成，機構簡單，體積小，不會占用太大的工作空間。由于其結構簡單，在發生故障時容易找到故障原因，平時的維護保養也非常方便。

5、可靠性和安全性高。電動缸可以搭載先進的傳感器系統，以及各種行程控制裝置，對電動缸的工作狀態進行檢測和反饋，防止發生事故。

6、運行穩定，使用壽命長。當電動缸采用滾珠絲杠或行星滾柱絲杠時，傳動部分的摩擦將大大減小，有利于減少材料磨損，提高運行穩定性，延長使用壽命。

7、響應快，直線工作速度可以在很寬的速率范圍內調節，低速運行穩定。液壓缸的工作速度一般只能達到35mm/s，但普通電動缸的工作速度一般可以達到55mm/s。采用了行星滾柱絲杠的電動缸的速度甚至可以達到2000 mm/s，速度優勢非常明顯。此外，液壓缸在低速重載下容易產生爬行現象，而電動缸沒有這個缺點。

8、控制精準，同步性好。在需要多驅動同步的情況下，使用液壓缸或氣缸很難達到高精度的同步，因?yàn)槭苟鄠€(gè)獨立的液壓缸或氣缸的控制回路頻率特性一致是非常困難的事情。但使用多個電動缸很容易達到同步，因?yàn)殡姎庀到y(tǒng)的頻率特性比較容易達到一致。

9、電動缸還可替代部分液壓缸和氣動缸。能夠?qū)崿F(xiàn)直線傳動的元件主要有電動缸、液壓缸、氣缸這三者的主要區別如下表所示。通過對比可以看出，電動缸比液壓缸和氣缸結構簡單，受溫度波動的影響小。

六、電動缸功能

電動缸主要由伺服電機、電動缸體、傳動裝置和位置反饋裝置等組成。產品的主要功能是通過計算機發送指令給伺服驅動器，伺服驅動器根據指令驅動伺服電機運轉，通過減速器、換向齒輪傳動機構帶動滾珠絲杠副旋轉；絲杠螺母徑向限位，在絲杠旋轉力矩的驅動下與推桿一起做往復直線運動，在絲杠端部安裝有多圈絕對值編碼器作為位置反饋裝置，用于實時反饋推桿位置。具有手動功能、應急裝置、鎖定功能、極限限位、報警功能。

七、電動缸的應用領域：

1、電動缸可代替液壓、氣動的場所，是液壓、氣動設備的升級產品、全電動多自由度平臺等；

2、實驗設備：高頻振動臺、高頻沖擊臺、仿真平臺、試驗臺、造波機；

3、專用設備：工業自動化生產線、裝配線、坐標機械用、升降臺、調偏控制、閥門控制、機械設備、咖瑪力、食品醫藥行業、數控機床、行業包裝機、汽車電子壓裝機、紡織設備卷繞機分度、模具位置控制、夾緊、鉆孔、定位、自動調節控制等；

4、軍事裝備：雷達支撐架、發射平臺升降機構、導彈起豎架、艙門開啟缸、火炮俯仰驅動裝置、車體電動調平機構、導彈外殼翻轉機構、掃雷機器臂、六自由度搖擺機構、履帶調節機構、抓彈機構、方艙擴展機構等特種設備。

合富源是一家專業研發、生產銷售電動缸、伺服電動缸為一體的伺服電動缸生產廠家，合富源機電憑借專業銷售渠道和強大的售后市場得到顧客的認可。歡迎或訪問公司！請致電或訪問公司獲取詳細參數！服務熱線韋先生15889715948
