中空旋轉平臺減速機的齒輪精度

文章出處：合富源人氣：發表時間：2019-07-30 17:29

齒輪是傳達動力和旋轉的機械要素 . 中空旋轉平臺減速機和行星減速機都是屬于齒輪傳動的裝置，中空旋轉平臺減速機對于齒輪的性能要求主要有 :① 更大的動力傳達能力 ② 儘可能使用體積小的齒輪 ③ 低噪音 ④ 正確性

要想滿足如上所述的要求 , 提高中空旋轉平臺減速機齒輪的精度將成為必須解決的課題 . 深圳中空旋轉平臺減速機廠家將就「齒輪的精度」問題做以說明 .

中空旋轉平臺減速機的齒輪精度

中空旋轉平臺減速機的正齒輪與斜齒齒輪的精度

正齒輪與斜齒齒輪的精度 , 在以下的標準中做有明確的規定 . 這裡 , 按照標準的順序加以說明 .

JIS B 1702-1：1998 圓柱齒輪－精度等級　第 1 部：齒輪的齒面誤差及容許值 ( 在此標準中 , 共有 13 個精度等級 ,0 級精度為最高 ,12 級精度為最低 .)

JIS B 1702-2：1998 圓柱齒輪－精度等級　第 2 部：徑向綜合偏差及徑向跳動的定義和精度容許值 .( 由最高精度 4 級 , 最低精度 12 級的 9 個精度等級所構成 .)

在舊標準 JIS B1702:1976 中 , 精度等級被分為 0~8 級的 9 個等級 . 新標準與此有很大的不同 . 在本社的產品中 , 為了避免新 , 舊標準的混亂 , 在按 1998 年版新標準表示精度等級時 , 精度級別數字的前面加注 N, 以示區別 .

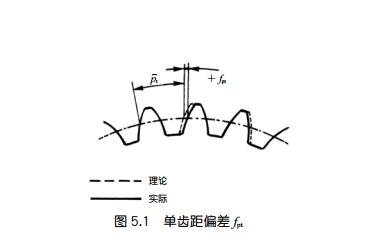

單齒距偏差是端平面上 , 接近齒高中心部分的一個與齒輪軸線同心的圓上 , 實際齒隙與理論齒隙的代數差 .

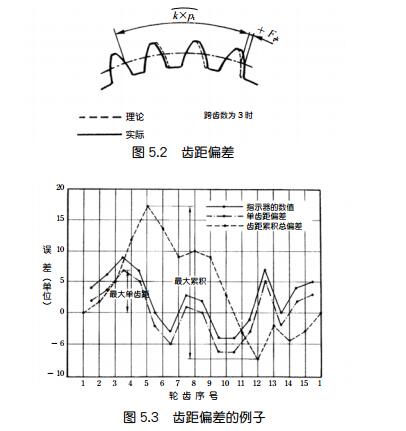

齒輪的同側齒面在任意弧段內的最大齒距累積偏差 . 它表現為齒距累積偏差曲線的總幅值 .
中空旋轉平臺減速機的齒輪精度

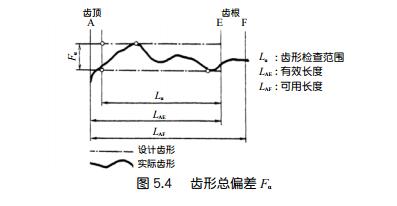

齒形總偏差是在預定的齒形檢查范圍內 , 包容實際齒形的兩條設計齒形線間的距離 .
