深圳中空旋轉平臺減速機廠家為您解析中空軸旋轉平臺減速機的背錐和當量齒輪……

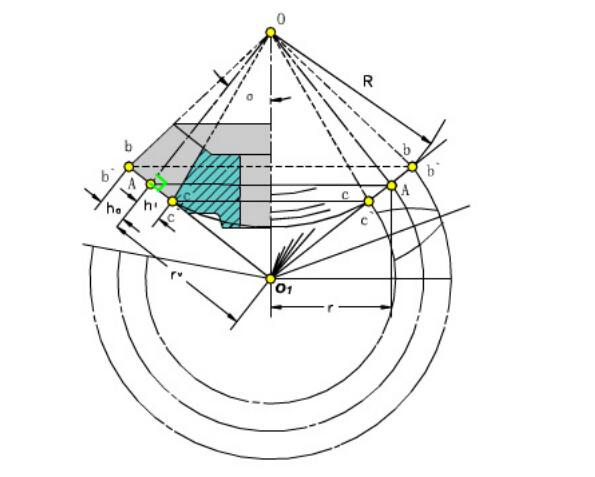

下圖為一錐齒輪的軸向半剖面，其中 DOAA 為分度錐的軸剖面，錐長 OA 稱錐距，用 R 表示；以錐頂 O 為圓心，以 R 為半徑的圓應為球面的投影。若以球面漸開線作錐齒輪的齒廓，則園弧 bAc 為輪齒球面大端與軸剖面的交線，該球面齒形是不能展開成平面的。為此，再過A作O1A⊥ OA，交齒輪的軸線于點 O1。設想以 OO1為軸線，以 O1A 為母線作圓錐面 O1AA，該圓錐稱為錐齒輪的大端背錐。顯然，該背錐與球面切于錐齒輪大端的分度圓。

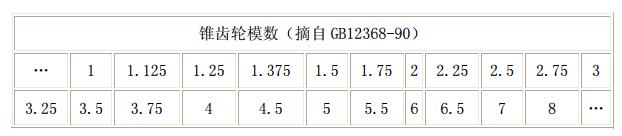

由于大端背錐母線 1A 與錐齒輪的分度錐母線相互垂直，將球面齒形的圓弧 bAc 投影到背錐上得到線段 b'Ac'，圓弧 bAc 與線段 b'Ac'非常接近，且錐距 R 與錐齒輪大端模數 m 之比值愈大（一般），兩者就更接近。

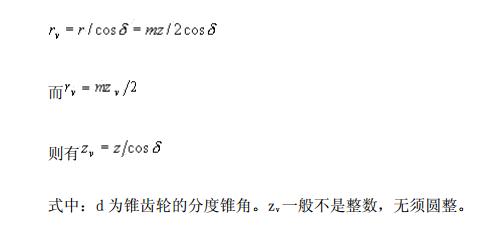

這說明：可用大端背錐上的齒形近似地作為錐齒輪的大端齒形。由于背錐可展開成平面并得到一扇形齒輪，扇形齒輪的模數 m、壓力角 a 和齒高系數 ha * 等參數分別與錐齒輪大端參數相同。再將扇形齒輪補足成完整的直齒圓柱齒輪，這個虛擬的圓柱齒輪稱為該錐齒輪的大端當量齒輪。這樣就可用大端當量齒輪的齒形近似地作為錐齒輪的大端齒形，即錐齒輪大端輪齒尺寸（ha、hf 等）等于當量齒輪的輪齒尺寸。
