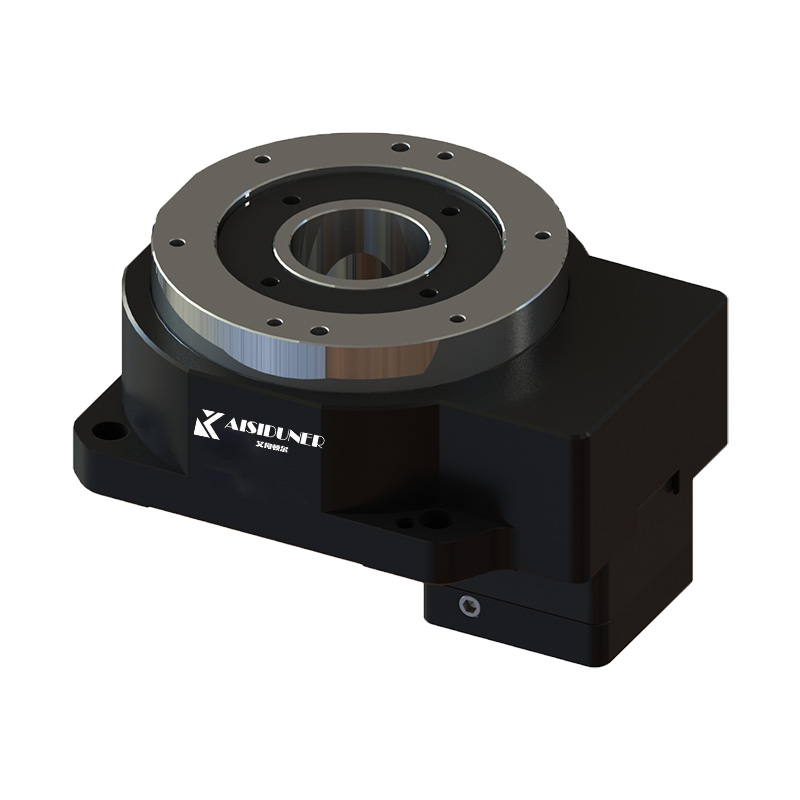

85配開環步進電機的中空軸旋轉平臺
OS產品為中空軸旋轉平臺為專用42開環步進電機控制，盤面使用交叉滾子軸承，使得中空旋轉平邑減速機能有較好的負荷能力，中空旋轉平臺減速機減速齒輪比達到1：18，進一步提升了中空旋轉平臺的輸出力矩
外框尺寸mm：42
額定電壓：V/phase：3.25
額定電流：A/phase：1.3
線圈阻抗Ω/phase：2.5
線圈感抗：mh：6
保持轉矩N.m：0.6
轉動慣量g.cm2：82
馬達長度mm：64
編碼器解析度 P/R：2500
防護等級IP:20
步距角：1.8°
引線：4
85配開環步進電機的中空旋轉平臺專用驅動器
輸入電壓：DC24V
指令輸入形式：脈沖+方向 DC5V
馬達種類：專用開環步進馬達
旋轉平臺軸承：交叉滾子軸承
容許轉矩N.M：2.8
容許轉速rpm：60（盤面）
中空旋轉平臺減速比：1：18
轉動慣量kg.m：2534*10-7
容許軸向負載N：500
宿州慣性力矩負荷N.m：10
中空旋轉平臺定位精度min：≤1
重復定位精度sec：±5（0.001°）
角度傳送誤差sec：±10（0.002°）
旋轉平臺平行度mm：±0.005
旋轉平臺同心度mm：±0.01
防護等級ip：40
精度壽命H:20000
重量KG：1.2（含馬達）
（1）適用于機械手關節、機床數控轉臺；
（2）適用于產線自動化旋轉工況；
（3）適用于第四軸及數控分度裝置的旋轉要求；
（4）適用于軍工雷達、測量或?qū)嶒?yàn)中高精度旋轉領域；
