伺服減速機廠家解析行星減速機的作用、構成和工作原理

文章出處：合富源人氣：發表時間：2019-05-29 09:02

行星減速機（ Planetary GearBox）是一種動力傳動裝置，是眾多伺服減速機的中一種。行星減速機是運動控制系統中連接伺服電機和應用負載的一種機械傳動組件。行星減速機現已廣泛應用于各大工業設備之中。接下來伺服減速機廠家為大家解析行星式減速機的作用、構成和工作原理……

行星減速機的作用

1、增大扭矩

行星減速機將電機的扭矩增大，可以選用小功率的電機實現大扭矩的輸出。

2、變速功能

行星減速機可以將電機的高轉速降低到設備需要的低轉速。

3、精準定位

精密行星減速機和伺服電機組合后，可以通過脈沖控制實現設備的精確定位、定量進給、計量角度等功能。

行星減速機的構成

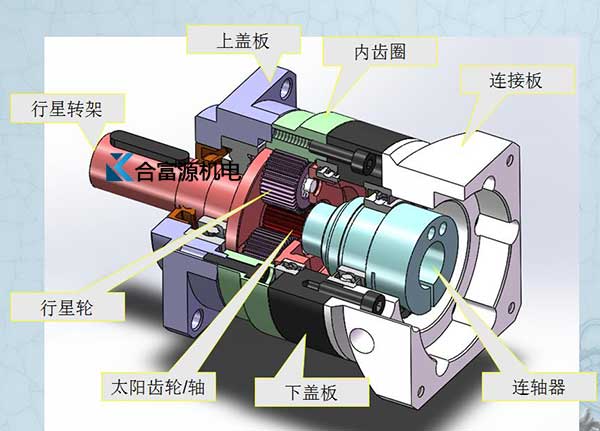

一臺行星減速機結構包括：連接板、聯軸器、下蓋板、太陽齒輪、行星輪、內齒圈、上蓋板、行星轉架。

行星減速機的傳動機構

行星減速機的構成中有一組十分重要的傳動零件，這組傳動零件就是行星齒輪、太陽齒輪和內齒圈，所以行星減速機的傳動機構為行星齒輪、太陽齒輪和內齒圈……

行星減速機工作原理

驅動電機使行星減速機的太陽輪旋轉，太陽輪與行星輪的咬合作用促使行星輪產生自轉，同時，由于行星輪又有另外一側與行星減速機殼體內壁上的環形內齒圈的咬合，最終在自轉驅動力的作下，行星輪將沿著與太陽輪旋轉相同的方向在環形內齒圈上滾動，形成圍繞太陽輪旋轉的“公轉”運動。

通常，每臺行星減速機都會有多個行星輪，它們會在輸入軸和太陽旋轉驅動力的作用下，同時圍繞中心太陽輪旋轉，共同承擔和傳遞行星減速機的輸出動力。
