完成精密伺服行星減速器裝配圖

文章出處：合富源人氣：發表時間：2019-05-28 09:39

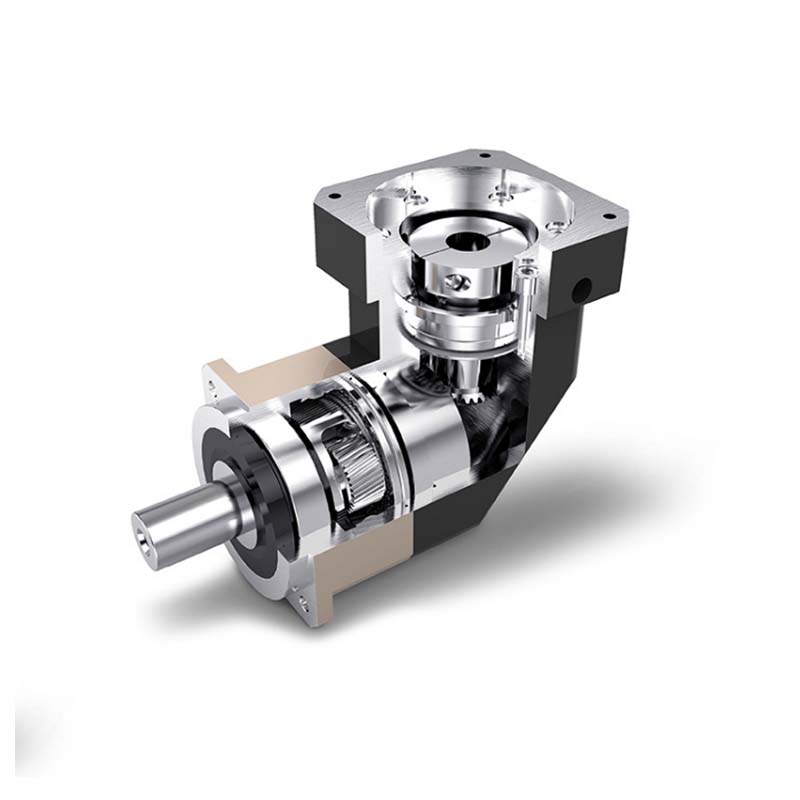

精密伺服行星減速器裝配圖內容包括減速器結構的各個視圖、尺寸、技術要求、技術特性表、零件編號、明細表和標題欄等。經過前面幾個階段的設計,已將減速器的各個零部件結構確定下來,但還不是完整的裝配圖。

對伺服行星減速器裝配工作圖視圖的要求

伺服減速機裝配工作圖應選擇兩個或三個視圖,附以必要的剖視圖和局部視圖。要求全面、正確地反映出各零件的結構形狀及相互裝配關系,各視圖間的投影應正確、完整。線條粗細應符合制圖標準,圖面要達到清晰、整潔、美觀。繪圖時應注意如下。

1)完成裝配圖時,應盡量把減速器的工作原理和主要裝配關系集中表達在一個基本視圖上。對于齒輪減速器,盡量集中在俯視圖上; 對蝸桿減速器,則可在主視圖上表示。裝配圖上盡量避免用虛線表示零件結構,必須表達的內部結構(如附件結構) 可采用局部剖視圖或局部視圖表達清楚。

2)畫剖視圖時,對于相鄰的不同零件,其剖面線的方向不應相同,以示區別,而一個零件在各剖視圖中剖面線方向和間距則應一致。為了防止畫剖面線時出錯,同一零件三視圖中剖面線同時進行。對于很薄的零件(如墊片)其剖面尺寸較小,可涂黑,不打剖面線。

3)螺栓、螺釘、滾動軸承等可以按機械制圖中規定的投影關系繪制,也可采用標準中規定的簡化畫法。

4)齒輪軸和斜齒輪的螺旋線方向應表達清楚,螺旋角應與計算相符。

伺服行星減速器裝配圖內容

1、行星減速機裝配圖底稿

如果所進行的減速器設計是學生進行的課程設計,應該在裝配草圖完成之后,重新在一張空白圖紙上畫正式裝配圖底稿,完成底稿后再加深,以保證圖面整潔、干凈。

2、精密行星減速機裝配圖加深及剖面線

減速器裝配圖加深時應選擇硬度合適的鉛筆,通常用HB硬度,削成矩形,按照制圖要求選擇合適線寬,進行加深。加深時粗細實線應分明。

精密行星減速機標注尺寸，裝配圖上應標注的尺寸有:

1)特性尺寸:傳動零件中心距。

2)配合尺寸:主要零件的配合處都應標出尺寸配合性質和公差等級。配合性質和公差等級的選擇對減速器的工作性能、加工工芝及制造成本等有很大影響地是選擇裝配方法的依據,應根括于冊中有大貸科認真確定表5-1始出了減速器主要零件配合的推薦值,供設計時參考。

3)安裝尺寸:機體底面尺寸(包括長、寬、厚),地腳螺栓孔中心的定位尺寸,地腳螺栓孔之間的中心距和直徑,減速器中心高,主動軸與從動軸外伸端的配合長度和直徑,軸外伸端面與減速器某基準軸線的距離等。

4)外形尺寸:減速器總長、總寬、總高等,供車間布置及裝箱運輸時參考。標注尺寸時,應使尺寸線及數字布置整齊清晰,多數尺寸應布置在視圖外面,并盡量集中在反映主要結構的視圖上。
