行星減速機廠家解析伺服減速機裝配草圖設計的準備

文章出處：合富源人氣：發表時間：2019-05-27 10:30

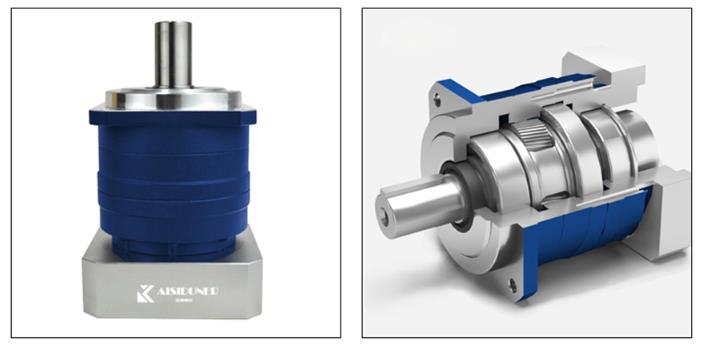

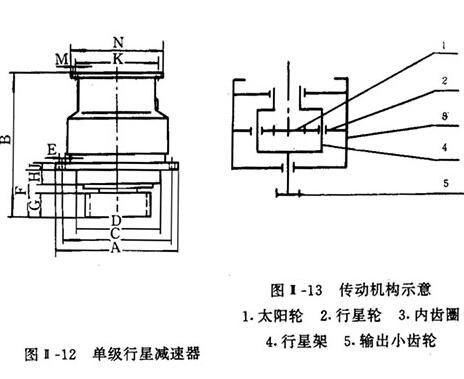

行星減速機廠家繪制的伺服減速機裝配圖表達了伺服減速機的設計構思、行星減速機工作原理和裝配關系，也表達出各零部件間的相互位置、尺寸及結構形狀。

伺服行星減速機裝配圖是繪制零件工作圖、部件組裝、安裝、調試及維護等工作的技術依據。

設計伺服行星減速機裝配工作圖時要綜合考慮工作要求、材料、強度、剛度、磨損、加工、拆裝、調整、潤滑和維護及經濟性等因素，并且足夠的視圖表達清楚。

由于設計伺服減速機裝配工作圖所涉及的內容較多，既包括結構設計又包括校驗計算，因此，設計過程較為復雜，常常是邊畫、邊算、邊改。

伺服減速機裝配草圖設計的準備

工作人員在繪制伺服減速機的畫草圖前，應認真讀懂一級相關典型伺服減速機的裝配圖，觀看有關伺服減速機的錄像，參觀并裝折實際伺服減速機，以便深入了解伺服減速機各零部件的功用、結構和相互關系，做到對設計內容心中有數。

在電動機、傳動件選定和設計計算完成后，應該選擇聯軸器的類型、軸承類型，確定軸承的潤滑方式和行星減速機箱體的結構方案，記錄齒輪傳動的中心距、分度圓和齒頂圓的直徑、齒輪寬度及電動機軸伸直徑、軸伸長度、中心高度等有關參數，以備后面使用。

初步確定滾動軸承的潤滑方式時，主要考慮齒輪傳動的圓周速度。當浸浴在油池中齒輪的圓周速度為2-3m/s時，軸承可采用齒輪轉動時飛濺的潤滑油進行潤滑；當圓周速度小于等于2m/s時，軸承應采用潤滑脂潤滑，并根據軸承潤滑方式和工作環境條件選定軸承的密封形式。

行星減速機的箱體是支撐齒輪等傳動零件的基座，必須具有很好的剛性，以免產生過大的變形而引起齒輪上載荷分布的不均勻。

為此，在軸承座凸緣的下部設有加強助。伺服行星減速機箱體多制成剖分式，剖分面一般水平設置，并與通過齒輪或蝸輪軸線的平面重合。

由于精密行星減速機箱體的結構形狀比較復雜，對伺服減速機箱體的強度和剛性進行計算極為困難，所以伺服減速機箱體的各部分尺寸多借助于經驗公式來確定。按根據公式計算出來尺寸后就將其圓整。有些尺寸就根據結構要求適當修改。
