行星減速機軸類零件工作圖設計視圖選擇和尺寸標注

文章出處：合富源人氣：發表時間：2019-05-17 13:42

行星減速機軸類零件工作圖設計之視圖選擇

根據軸類零件的結構特點,只需畫一個視圖,即將軸線水平橫置,且使鍵槽朝上,以便能表達軸類零件的外形和尺寸,再在鍵槽、圓孔等處加畫輔助的剖面圖。對于零件的細部結構,如退刀槽砂輪越程槽、中心孔等處, 必要時可畫局部放大圖。

行星減速機軸類零件工作圖設計之尺寸標注

伺服減速機軸的零件圖主要是標注各段直徑尺寸和軸向長度尺寸。標注直徑尺寸時,各段直徑都要逐一標注。若是配合直徑,還需標出尺寸偏差。各段之間的過渡圓角或倒角等結構的尺寸也應標出(或在技術條件中加以說明)。標注軸向長度尺寸時,為了保證軸上所裝零件的軸向定位,應根據設計和工藝要求確定主要基準和輔助基準,并選擇合理的標注形式。

伺服行星減速機標注的尺寸應反映加工工藝及測量的要求,還應注意避免出現封閉的尺寸鏈。通常使軸中最不重要的一段軸向尺寸作為尺寸的封閉環而不標注。此外在標注鍵槽尺寸時,除標注鍵槽長度尺寸外,還應注意標注鍵槽的定位尺寸。

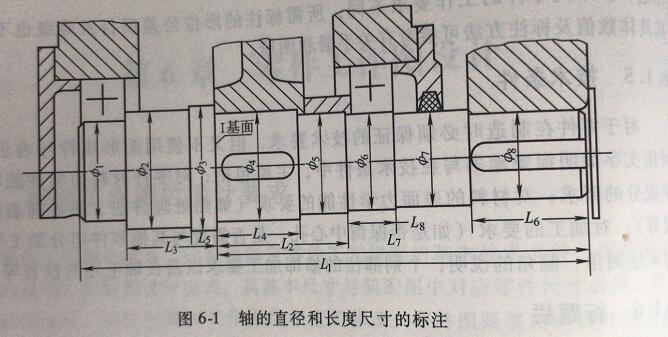

圖6-1為齒輪減速器輸出軸的直徑和長度尺寸的標注示例。圖中I基面為主要基準。圖中L2,L3,L4,L5,和L7等尺寸都是以I基面作為基準注出,以減少加工誤差。標注L2和L4是考慮到齒輪固定及軸承定位的可靠性,而L3則和控制軸承支點的跨距有關。 L6涉及到開式齒輪的固定,Ls為次要尺寸。封閉段和左軸承的軸段長度誤差不影響裝配及使用,故作為封閉環不注尺寸,使加工誤差積累在該軸段上,避免了封閉的尺寸鏈。表6-1列出了軸的車削主要工序過程。
