行星減速機裝配圖內容之零件編號及技術特性

文章出處：合富源人氣：發表時間：2019-05-16 11:30

行星減速機的零件編號

行星減速機的零件編號要完整,不重復,不漏編,圖上相同零件只標一個零件編號,編號引線不應相交,并盡量不與剖面線平行;獨立組件 (如滾動軸承、通氣器)可作為一個零件編號; 裝配關系清楚的零件組(如螺栓、螺母及墊圈)可利用公共引線標注多個零件。編號應按順時針或逆時針同一方向整齊順次排列,編號的數字高度應比圖中所注尺寸的數字高度大一號。

標題欄和明細表

行星減速機裝配圖內容的標題欄和明細表尺寸應該按照國標規定或企業標準繪于圖紙右下角指定位置。

明細表是伺服減速機所有零件的詳細目錄,對每一個編號的零件都應在名細表內列出,非標準件應寫出材料、數量及零件圖號;標準件必須按照規定標記,完整地寫出零件名稱、材料、規格及標準代號。

伺服行星減速機技術特性

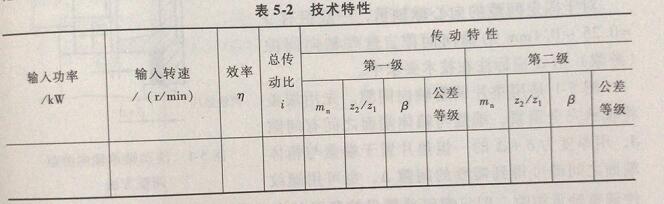

伺服減速器的技術特性包括輸人功率、輸人轉速、傳動效率、總傳動比及各級傳動比傳動特性(如各級傳動件的主要幾何參數、公差等級) 等。伺服減速器的技術特性可在裝配圖上適當位置列表表示。兩級圓柱斜齒輪減速器技術特性示范見表5-2。
