行星減速機小錐齒輪懸臂長與相關支承距離的確定
文章出處：合富源 人氣：發(fā)表時間：2019-05-15 12:01
行星減速機小錐齒輪懸臂長與相關支承距離的確定

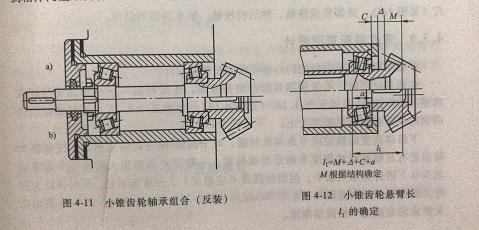

伺服行星減速機小錐齒輪多采用懸臂安裝結構，如下圖所示，懸臂長L1根據結構定出，下圖中M為錐齒輪寬度中點到大端最遠外距離；△為齒輪大端到箱體內壁距離，△=10-12mm，C=8-12mm，懸臂長L1為軸承外圈寬邊一側到內壁距離（即套杯凸肩厚），a值可根據軸承型號手冊查得。
L2值的確定應考慮支撐剛度和結構的大小。為使小錐齒輪軸具有較大的剛度，伺服行星減速機兩軸承支點距離L2不宜過小，太大又使結構尺寸過大，L2的值通常取2.5d或2-2.5L1,這里的d為軸徑的直徑。在畫出軸承的輪廓之后，確定出支點跨距。
行星減速機小錐齒輪懸臂長與相關支承距離的確定
精密行星減速機小錐齒輪多采用懸臂安裝結構,如圖4-12所示,懸臂長1根據結構定出,1=M+4+C+a,其中M為錐齒輪寬度中點到大端最遠處距離;4為齒輪大端到箱體內壁距離,A=10~12mm,C=8~12mm,為軸承外圈寬邊一側到內壁距離(即套杯凸肩厚)a值可根據軸承型號手冊中查得。
L2值的確定應考慮支撐剛度和結構的大小,為使小錐齒輪軸具有較大的剛度,兩軸承支點距離L2不宜過小，太大又使結構尺寸過大,通常取L2=2.5d或L2=（2-2.5）L1,式中,d為軸徑的直徑,在畫出軸承的輪廓之后,確定出支點跨距
L2值的確定應考慮支撐剛度和結構的大小,為使小錐齒輪軸具有較大的剛度,兩軸承支點距離L2不宜過小，太大又使結構尺寸過大,通常取L2=2.5d或L2=（2-2.5）L1,式中,d為軸徑的直徑,在畫出軸承的輪廓之后,確定出支點跨距
