行星減速機廠家解析伺服減速機俯視圖的繪制

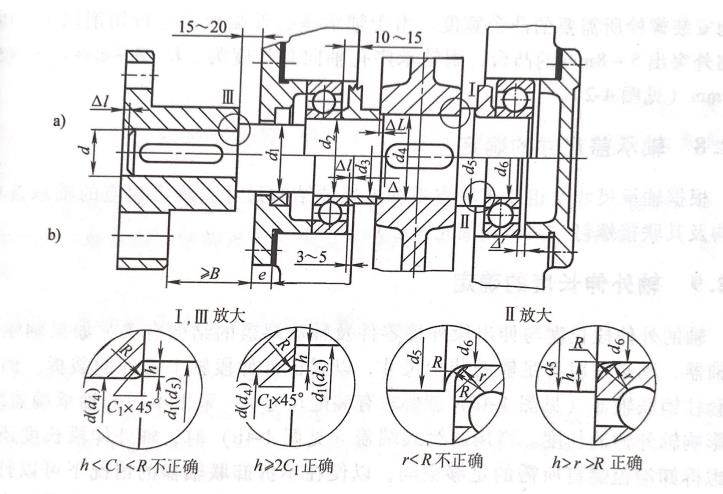

與兩級圓柱齒輪伺服減速機一樣，伺服行星減速機廠家一般先畫俯視圖，畫到一定程度后再與其他視圖同時進行。在齒輪中心線的位置確定后，應首先將大、小錐齒輪的外廓畫出，然后畫出小錐齒輪處內壁位置，小錐齒輪大端輪緣的端面線與箱體內壁線距離。
行星減速機大錐齒輪輪轂端面與箱體內壁距離，再以小錐齒輪的軸線為對稱線，畫出箱體與小錐齒輪軸線對稱的另一側內壁。低速級小圓柱齒輪的齒寬通常比大齒輪寬5-10mm，中間軸上小圓柱齒輪端面與內壁距離再畫出大、小圓柱齒輪輪廓時應保證大錐齒輪與大圓柱齒輪的間距為5-10mm，若小于5mm，應將箱體適當加寬。在主視圖中應使大圓柱齒輪的齒圓與箱體內壁之間的距離。
圓錐-圓柱斜齒行星減速機裝配草圖的設計內容與繪圖步驟與兩級圓柱齒輪減速機大同小異，因此在設計時應仔細閱讀以下介紹的有關兩級圓柱齒輪減速機裝配草圖設計的全部內部。
圓錐-圓柱斜齒齒行星減速機的箱體采用以小錐齒輪的軸線為對稱線的的對稱結構，以便于大齒輪調頭安裝時可改變出軸方向。
