行星減速機軸承座孔寬度（軸向尺寸）的確定
文章出處：合富源 人氣：發表時間：2019-05-14 13:40

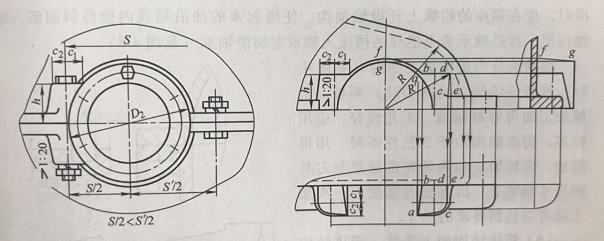

行星減速機軸承座孔寬度（軸向尺寸）的確定
行星減速機軸承座孔的寬度取決于軸承帝螺栓所要求的扳手空間尺寸，扳手空間尺寸即為安裝螺栓所需要的凸臺寬度。由于軸承座孔外端面要進行切削加工，應有再向外突出5-8mm的凸臺。
伺服行星減速機軸承蓋尺寸的確定
根據軸承尺寸由相關手冊查得軸承蓋的結構尺寸，畫出相應的軸承蓋具體結構及其聯接螺釘（可以用簡化畫法）。
行星減速機軸外伸長度的確定
軸的外伸長度與伸出段外接零件及軸承端蓋的結構有關，如果軸端裝有聯軸器，則必須留有足夠的裝配尺寸，以保證外伸段軸上零件的拆裝。
如何彈性套柱銷聯軸器就要求有裝配尺寸。精密行星減速機采用不同的軸承蓋端結構，將影響軸外伸的長度。當用凸緣端蓋時，軸外伸長度還必須考慮拆裝端蓋螺釘所需的足夠空間，以便在不拆裝聯軸器的情況下可以打開伺服減速機箱蓋。如果外接零件的輪轂不影響螺釘的拆裝或采用嵌入式的端蓋，則軸承座孔軸向總長度可以取小一些，滿足相對運動表面間的距離要求即可。
