合富源精密斜齒行星減速機的主要組成部分

文章出處：合富源人氣：發表時間：2019-04-15 11:07

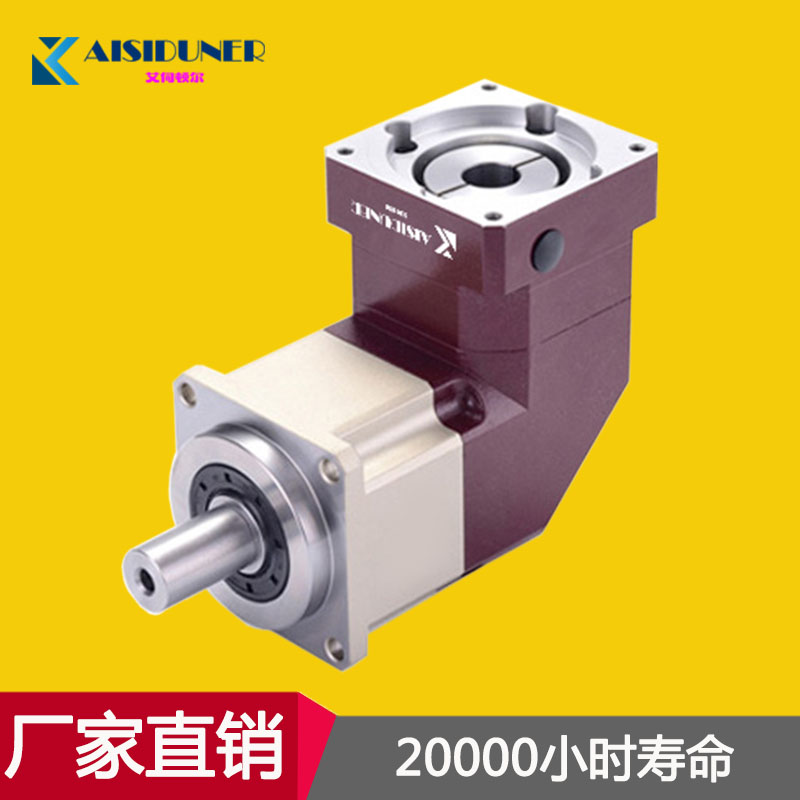

精密斜齒行星減速機是合富源主力研發生產的減速機，因?yàn)槠渚雀摺Ⅲw積小、質量輕等優點被廣大用戶所信任，那么精密斜齒行星減速機的主要組成部分有哪些呢？

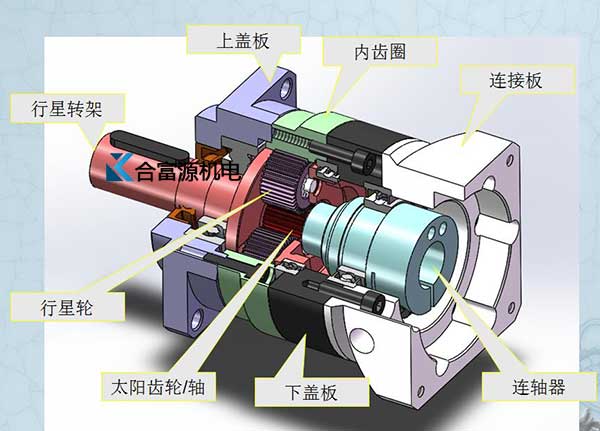

精密斜齒行星減速機內部結構圖可以看出，其組成部分包括：車身，輸出軸，輸出軸油封，輸出軸承，太陽螺母，行星架，內齒圈，行星齒輪，舞臺齒輪，滾針軸，太陽齒輪，C形帶扣，輸入軸承，輸入軸油封，輸入力法藍色，O型圈，通氣塞，鍵，墊圈，內六角螺釘?shù)取?/span>

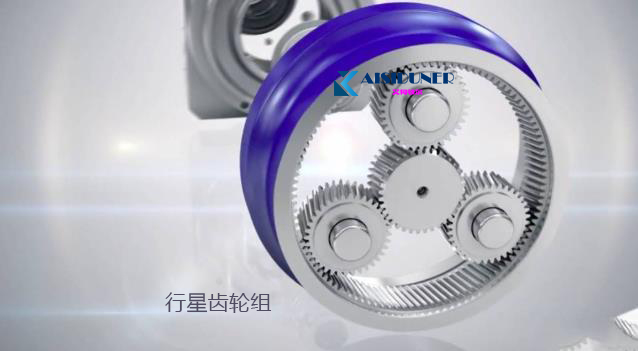

這些都是減速機的組成部分，而在這一系列組件的中間位置，就是任何行星減速機都必須搭載的核心傳動部件：1.太陽齒輪、2.行星齒輪（組合在行星齒輪架上）3。內齒圈，這些被稱為行星齒輪組。行星減速機的傳動結構是目前齒輪減速機的最有效組合

精密斜齒行星減速機傳輸原理

齒輪齒輪驅動源以直接連接方式激活太陽齒輪，太陽齒輪驅動行星齒輪上組合的行星齒輪。整個行星齒輪系統沿著外齒圈自動旋轉，并且連接輸出軸的行星齒輪架的輸出被加速。較高的減速比需要乘以多組平臺齒輪和行星齒輪。

合富源精密斜齒行星減速機減速特性

1.高扭矩和抗沖擊性

行星齒輪的機構與傳統平行齒輪的傳動方式相同。傳統齒輪僅由兩個齒輪之間的非常少量的接觸表面驅動，并且所有負載集中在彼此接觸的幾個齒輪面上，這在齒輪之間易于摩擦和開裂。行星齒輪減速器在齒輪的360度接觸面上具有360度均勻載荷，并且多個齒輪面均勻地承受瞬時沖擊載荷，從而能夠承受更高扭矩和車身的沖擊而軸承部件則沒有。由于高負荷會破裂。

2，體積小，重量輕

傳統齒輪減速機的設計有多套大小齒輪偏移到交錯驅動減速，因?yàn)闇p速比必須加倍兩個齒輪的數量，齒輪的尺寸必須有咬合之間有一定的距離，因此，齒盒包含較大的空間，特別是當高速比的組合需要由兩個或多個減速齒輪箱組合時，結構強度相對減弱，并且齒的長度盒子加長，導致體積和重量巨大。行星減速器的結構可以根據所需的段數重復連接，并且多個段可以分開完成。
