直角行星減速機的拆裝方法

文章出處：合富源http://www.spgreen.cn 人氣：發表時間：2021-03-01 14:19

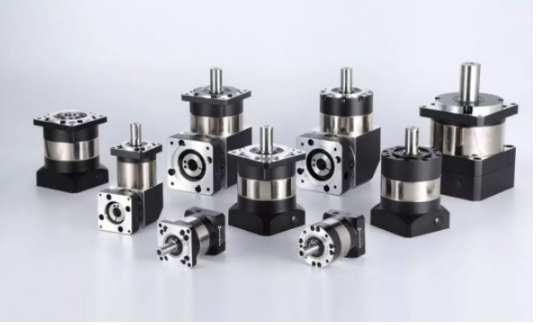

直角行星減速機是一種動力傳達機構，其利用齒輪的速度轉換器，將電機的回轉數減速到所要的回轉數，并得到較大轉矩的裝置。隨著直角行星減速機設備在企業的不斷應用了，在某些情況下需要拆卸設備，以便清楚地看到內部結構，并進行有針對性的維護。那么該設備的拆卸方法都哪些？

1.拆下直角行星減速機逆止器，并將其放置在指定位置，以避免碰撞。

2.拆下每個零件的保護蓋，電機，制動器拆卸線，并注意標記拆卸線，作為重新組裝的參考。

3.標記每個軸承端蓋的裝配標記，拆下緊固螺栓和端蓋，用外徑千分尺測量軸承端蓋石棉墊片的厚度和數量，并做好原始記錄。軸承端蓋的初步檢查表明，直端面沒有磨損和裂紋。

4.在頂起上蓋之前，檢查是否有丟失螺釘等異常現象，用頂起螺釘頂起上蓋，并將其提升到準備好的底板上。特別注意：請標注齒輪的原嚙合位置，重裝時按原順序嚙合。

5.拆卸電機地腳螺栓，提起電機。拆卸電機地腳螺栓時，記錄原地腳墊片的厚度和位置，作為定時的依據。松開制動器的地腳螺栓，拆下制動器調節螺釘，拆下制動器，然后拆下制動器。

6.標記直角行星減速機上下結合面的相對位置，取下減速設備上下蓋結合面的緊固螺栓，更換損壞的螺栓，取下定位銷。檢查螺栓是否不完整或損壞，并將螺母擰到螺釘上，以便妥善保存。

7.拆下直角行星減速機高速軸聯軸器的銷，解鎖低速軸齒形聯軸器，并將聯軸器的兩半向兩側移動。在拆卸減速機高低速聯軸器之前，用鐵鍬或樣品沖頭標記相對位置，作為重新安裝聯軸器相對位置的基礎。
