深圳電動缸廠家：折返式電動缸的結構說明
文章出處：合富源 人氣：發表時間：2019-08-26 15:21

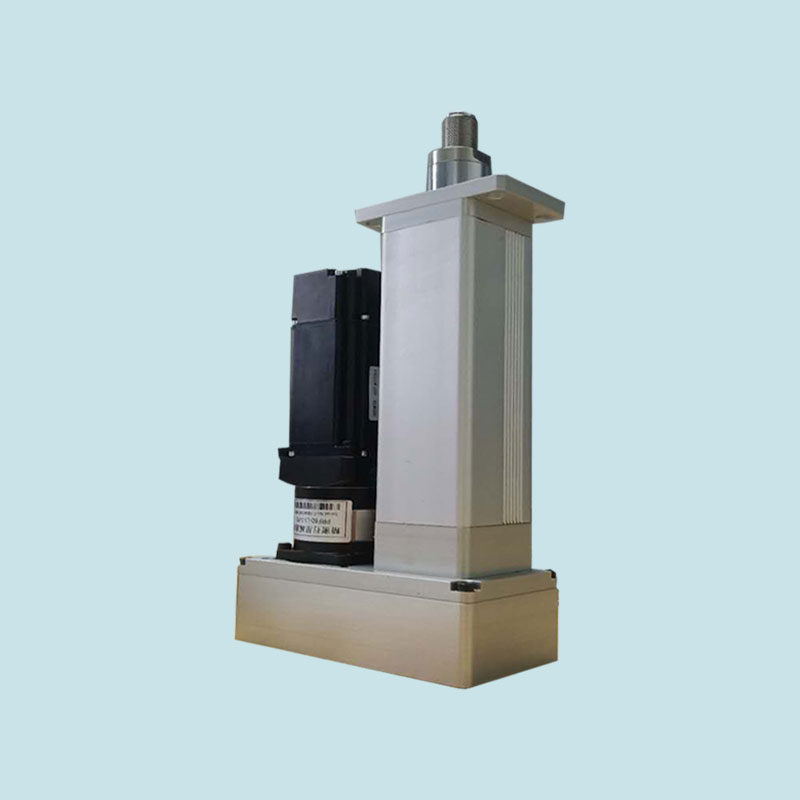

伺服電動缸是一種精密的傳動裝置，伺服電動缸可以將電機的旋轉運動轉換成直線運動，伺服電動缸的特點是體積小、操作簡單，伺服電動缸從外形來看可以分為直線式電動缸和折返式電動缸。接下來深圳電動缸廠家為您解析折返式電動缸的結構說明。
簡單的來看，折返式電動缸分為：電機、底座、缸體、法蘭板和螺桿

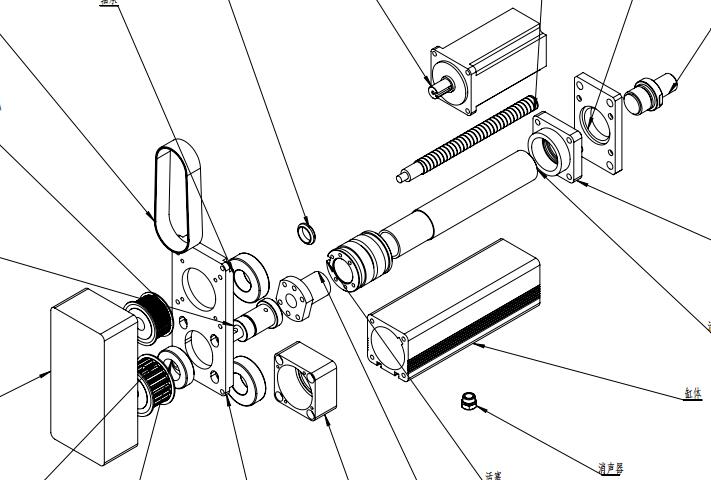

根據合富源工程師給出的折返式電動缸的爆炸圖，折返式電動缸的結構可以分為：底座、同步輪、開口固定環、電機蓋板、皮帶、軸承、絲桿折返組合件、軸承座、緩沖墊、軸承座、絲桿螺帽、活塞、消聲器、缸體、電機、絲桿、活塞桿、壓蓋板、法蘭板、螺桿。
折返式電動缸的特點：電機和滾珠絲杠呈平行安裝，電機和電動缸之間通過同步帶輪鏈接。
折返式電動缸因?yàn)殡姍C(jī)和缸體呈平行，所以折返式電動缸的安裝形式使得缸體的總體長度較短，可滿足安裝場合空間有限的應用。同時還能通過同步帶輪來小范圍調節電缸減速比例。
以上是深圳電動缸廠家合富源為大家解析的折返式電動缸的結構，如果大家對折返式電動缸還有什么疑問，歡迎大家向合富源咨詢。
