電動缸廠家解析直線式電動缸的結構
文章出處：合富源 人氣：發表時間：2019-08-06 11:58
伺服電動缸從外形結構上分為兩種：直線式電動缸和折返式電動缸，我們在上篇文章中已經講解了折返式電動缸的結構，接下來深圳電動缸廠家將再為大家講解直線式電動缸的結構。
直線式電動缸簡介
直線式電動缸是將伺服電機和電動缸的傳動絲桿通過特殊聯軸器相連接，是伺服電機的編碼器直接反饋電動缸 的活塞桿位移量，減少了中間環節的慣量和間隙，提高了控制性和控制精度。伺服電機與電動缸整體相連，安裝容易、設定簡單。

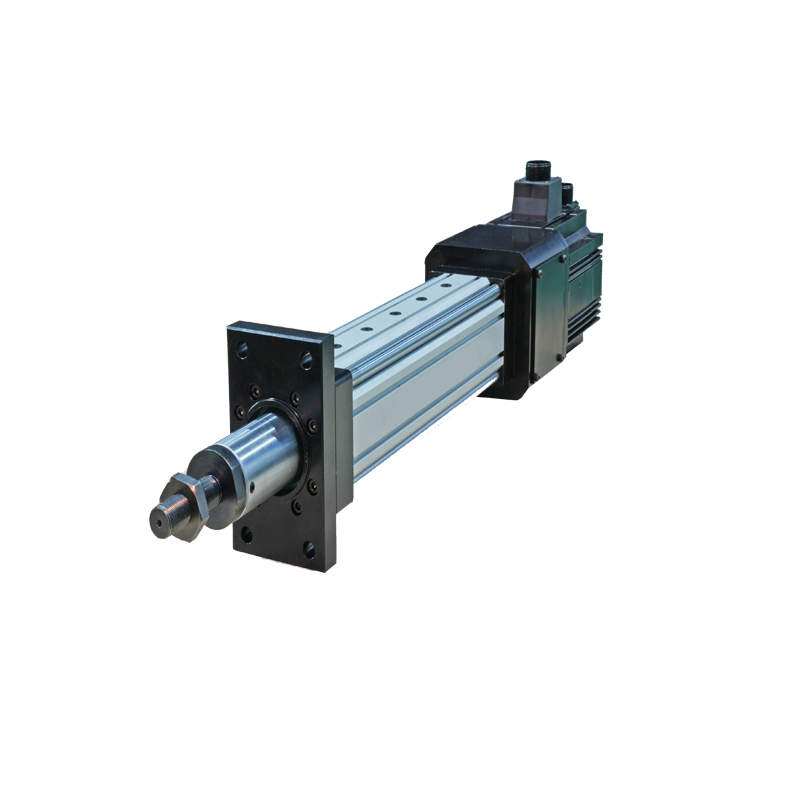

直線式電動缸的結構從外觀上可以分為缸體、電機、活塞桿。
電動缸廠家解析直線式電動缸的結構

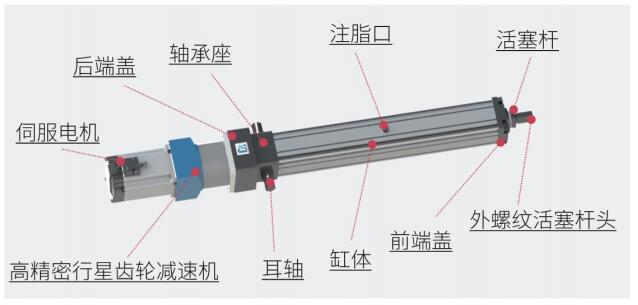

從國產電動缸廠家合富源工程師提供的圖紙1可以看出直線式電動缸的結構包括：伺服電機、高精密行星減速機、后端蓋、軸承座、耳軸、缸體、注脂口、前端蓋、活塞桿、外螺紋活塞桿頭

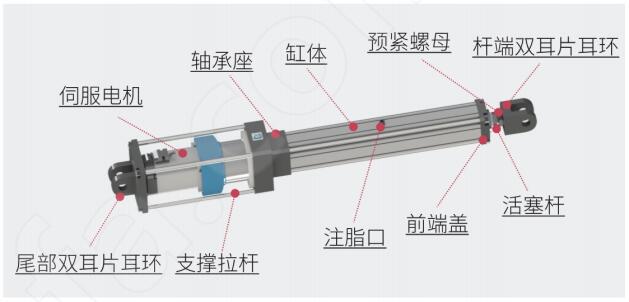

從國產電動缸品牌合富源工程師提供的圖紙2可以看出直線式電動缸的結構包括：尾部又耳片耳環、伺服電機、支撐拉桿、軸承座、缸體、注脂口、前端蓋、活塞桿、預緊螺母、桿端雙耳片耳環
