電動缸廠家解析伺服電動缸滾珠絲桿的裝配步驟

文章出處：合富源人氣：發表時間：2019-08-05 17:39

伺服電動缸是一種電機與絲杠一體化設計的模塊化產品，伺服電動缸的結構有很多，其中最主要的就是絲桿，其中深圳電動缸廠家合富源采用的絲桿是滾珠絲桿，接下來電動缸廠家解析伺服電動缸滾珠絲桿的裝配步驟……

①將螺母支座暫時固定到工作臺上,螺釘不擰緊

②將固定端支撐單元暫時擰緊在底座上,轉動絲杠,使工作臺移動靠近固定端支撐單元并找出支撐單元的中心,調整螺母支座位置使螺母能夠隨工作臺平滑移動,然后將支撐單元初步固定在底座上。注意擰緊支撐單元的固定螺釘時應交叉進行

注意:由于通常都是以由直線導軌確定的工作臺運動方向為基準來調整滾珠絲杠的方向,因此需要調整支撐單元的位置使支撐單元及絲杠中心位于一條直線上并與工作臺方向一致。支撐單元在水平面內的左右擺動及移動調整都非常容易,而絲杠在高度方向的調整就困難了’只能用墊片來調節軸承中心偏低的支撐單元髙度。這種專用墊片通常用厚度很薄的黃銅箔制造,并有從十分之幾至百分之幾毫米的多種厚度規格。調整時根據需要選用不同的墊片組合來調節支撐單元的高度,可能需要使用多層墊片,墊片可根據需要剪成適當?shù)男螤?/span>

③轉動絲杠,使伺服電動缸的缸體移動靠近支撐端支撐單元并找出支撐單元的中心,反復轉動絲杠使工作臺往返移動數次,直到整體都能平滑移動然后暫時將支撐單元初步固定在底座上

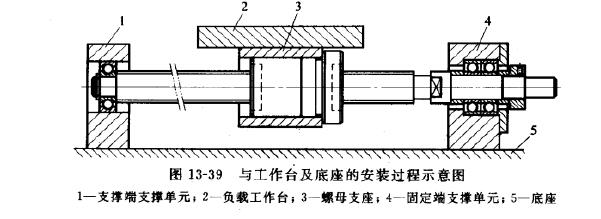

上述各步驟如上圖所示裝配示意圖
